T410 4A三象限双向可控硅引脚排列

• 来源：宇芯电子 更新时间：2020-03-27 15:19:02点击：6次

•


  T410 4A三象限双向可控硅引脚排列







  一、T410的脚位图：











  二、T410的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-220B、TO-220F、TO-252








  三、T410的应用：

          加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器







  四、T410的极限值：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	4	A
  ITSM	通态不重复浪涌电流	30
  I2t	I2t 值	5.1	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	4	A
  PGM	门极峰值功率	4	W
  PG(AV)	门极平均功率	1
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  五、T410的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	≤10	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤15	mA
  IL	擎住电流 I-III	≤25
  	擎住电流 II	≤30
  dVD/dt	断态电压临界上升率	≥40	V/μs
  VTM	通态压降	≤1.55	V

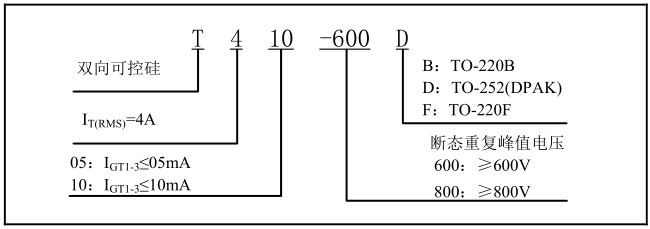

  六、T410的型号、标识说明：









  ---
