  X0405灵敏型单向可控硅的引脚及参数




  一、X0405的极限值：

  • 断态重复峰值电压(V_DRM/_VRRM)  ------------------------------------------ 600/800V

  • 通态均方根电流(I_T(RMS))  -------------------------------------------------- 4A

  • 通态电流临界上升率(dI_T/dt)  ----------------------------------------------- 50A/μs

  • 门极峰值电流(I_GM)  --------------------------------------------------------- 1.2A

  • 门极峰值功率(P_GM)  -------------------------------------------------------- 1W

  • 门极平均功率(P_G(AV))  ------------------------------------------------------ 0.2W

  • 存储温度(T_STG)  -------------------------------------------------------------  -40~+150℃

  • 工作结温(T_J)  ----------------------------------------------------------------  -40~+110℃








  二、X0405的产品电性能：

  符号	参数	数值	单位
  IGT	门极触发电流	10~200	μA
  VGT	门极触发电压	0.65	V
  VGD	门极不触发电压	0.2	V
  IH	维持电流	5	mA
  IL	擎住电流	6	mA
  dVD/dt	断态电压临界上升率	10	V/μs
  VTM	通态压降	1.55	V







  三、X0405的应用：

          脉冲点火器、负离子发生器、逻辑电路驱动、直发器、调光开关、咖啡壶、LED 控制器







  四、X0405的产品特点：

  • PNPN 四层结构的硅单向器件

  • 门极灵敏触发

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 封装形式：TO-126、TO-202B、TO-252








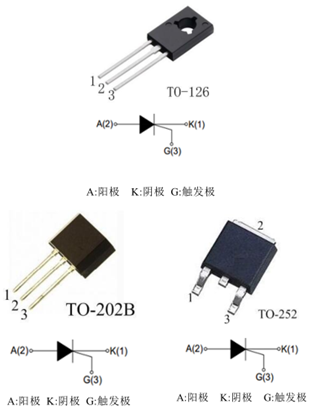

  五、X0405的引脚图：

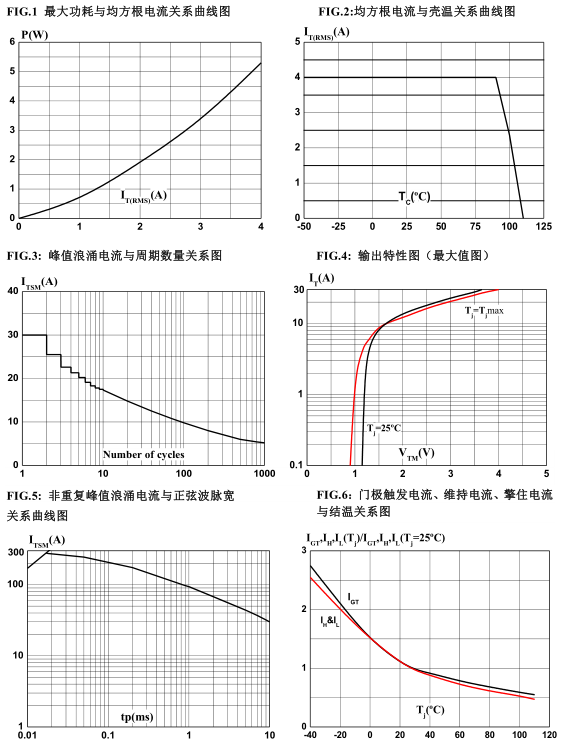

  六、X0405的参数特性曲线：









  ---
