高精度锂电充电芯片 1053 SOP8 锂电池充电电路 1053国产锂电芯片
高精度锂电充电芯片 1053的描述：
1053是一款专门为高精度的线性单节锂电池充电器设计的控制电路，非常适合那些低成本、便式充电器使用。它集高精度恒定电流充电、恒定电压充电、电池状态检测、温度保护、充电结束低泄漏、充电状态指示等性能于一身，可以广泛地使用于MP3、DCS、GPS等充电器领域。
高精度锂电充电芯片 1053的特点：
单节锂电池充电器的理想控制电路
4.5V~6.5V输入电压范围
高达800mA的可调充电电流
无需MOSFET、电流检测电阻和隔离二极管
热调节功能保证在不会出现过热的前提下输出最大的充电电流
通过USB端口直接对单节锂电池充电
高于1%的电压精度
自动再充电过程
两个LED充电状态指示
充电结束后极小的工作电流
关断电流为25uA
小于1uA的待机电流
电池短路保护
电源电压低于电池电压时，处于低功耗的睡眠模式
极少的外围元器件
封装形式：SOP8
高精度锂电充电芯片 1053的应用：
电子烟充电器
MID
后备电源
充电器
高精度锂电充电芯片 1053的极限参数：
(如无特殊说明，TA=25℃)
| 参数 | 符号 | MIN | MAX | 单位 |
| 电源电压 | VCC | -0.3 | 7 | V |
| BAT输入电压 | VBAT | -0.3 | 7 | |
| CHRG输入电压 | VCHRG | -0.3 | 7 | |
| LED2输入电压 | VLED2 | -0.3 | 7 | |
| PROG输入电压 | VPROG | -0.3 | VCC+0.3 | |
| 功耗 | PD | 2 | W | |
| 工作环境温度 | TA | -40 | +85 | ℃ |
| 结温 | TJ | 150 | ||
| 贮存温度 | TSTG | -65 | +150 | |
| 焊接温度（10S） | TS | 260 | ||
| ESD保护（人体模式） | 5000 | V | ||

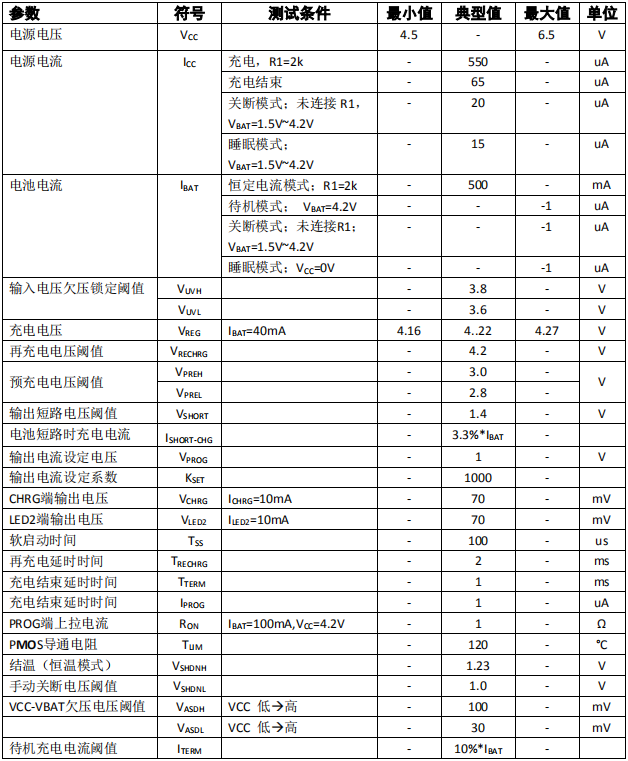

高精度锂电充电芯片 1053的电特性：
除非有特殊要求，TA=25℃，VCC=5V
