肖特基二极管 MBR30150CTG TO-220AB 150V/30A势垒整流器
肖特基二极管 MBR30150CTG的极限值和电特性：
| 参数 | 符号 | 数值 | 单位 |
| 峰值重复反向电压 | VRRM | 150 | V |
| 均方根电压 | VRMS | 105 | V |
| 平均整流正向电流 | IF(AV) | 30 | A |
| 峰值重复正向电流 | IFRM | 30 | A |
| 非重复峰值涌流电流 | IFSM | 200 | A |
| 峰值重复反向浪涌电流 | IRRM | 0.5 | A |
瞬时正向电压(Max) IF=15A,TA=25℃ | VF | 0.95 | V |
瞬时正向电压(Max) IF=15A,TA=125℃ | 0.8 | ||
瞬时正向电压(Max) IF=30A,TA=25℃ | 1.05 | ||
瞬时正向电压(Max) IF=30A,TA=125℃ | 0.92 | ||
瞬时反向电流(Max) TA=25℃ | IR | 0.1 | mA |
瞬时反向电流(Max) TA=125℃ | 5 | ||
| 电压变化率 | dV/dt | 10000 | V/us |
| 结到管壳的热阻 | RθJC | 1.5 | ℃/W |
| 工作温度 | Tj | -65~+150 | ℃ |
| 存储温度 | Tstg | -65~+175 |

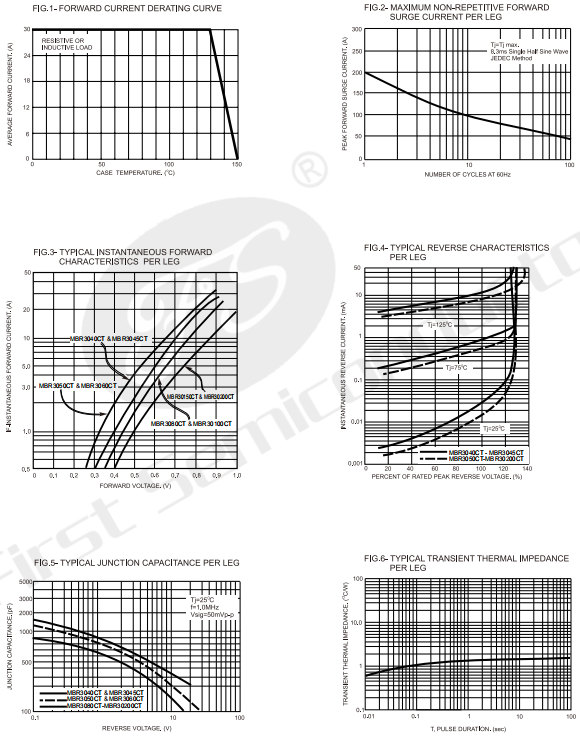

肖特基二极管 MBR30150CTG的特性图：

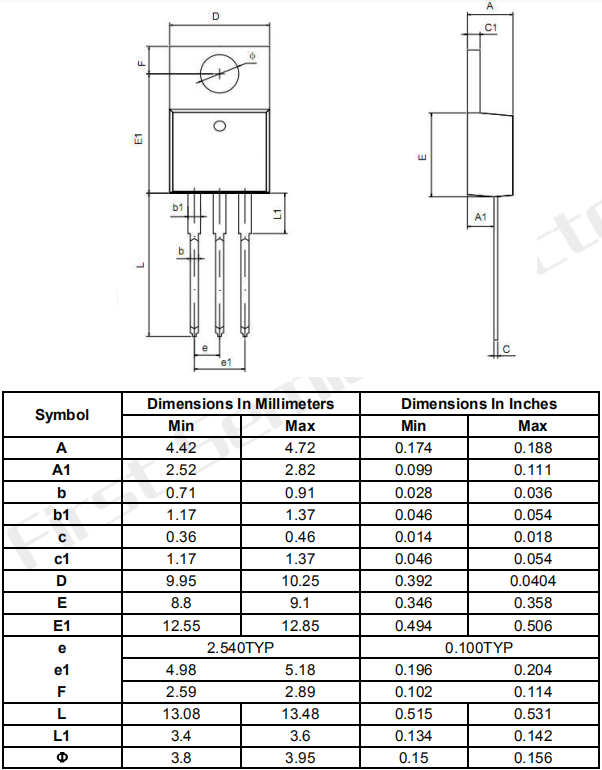

肖特基二极管 MBR30150CTG的封装外形尺寸图：
