降压电路 LC51A 降压IC 汽车充电器用 精简型降压芯片
降压电路 LC51A的描述:
LC51A 是精简型 DC-DC 降压变换器集成电路,内含温度补偿的参考电压源(1.25V)、比较器、 能有效限制电流及控制工作周期的振荡器、驱动器及大电流输出开关管等,外配少量元件,就能组成 DC-DC 降压电路。与 34063 产品比较,可达到使用最少的外接元件构成开关式降压变换器,广 泛适用于汽车充电器、直流降压变换器等产品。
降压电路 LC51A的特点:
工作电压范围宽:10V~26V
输出电流限制功能和输出电流保护功能
静态电流小
输出最大电流可达 0.7A
工作频率可达 120KHz
输出电压范围:5.1V±3%
封装形式:Qipai8、SOP8、ESOP8、DIP8

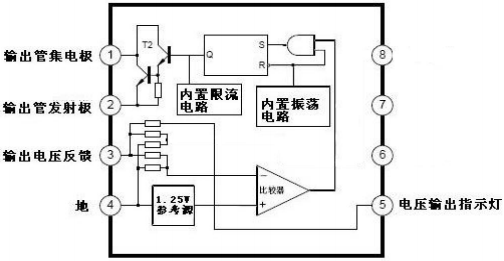

降压电路 LC51A的内部结构图:
降压电路 LC51A的极限值:
参数名称 | 符号 | MIN | MAX | 单位 |
电源电压(空载) | VCC | 28 | V | |
电源电压(重载) | VCC | 26 | V | |
输出开关管电流 | ISW | 0.9 | A | |
功耗 | PD | 1.25 | W | |
工作环境温度 | TA | 0 | +70 | ℃ |
贮存温度 | Tstg | -20 | +120 |
降压电路 LC51A的电特性:
(VCC=12V,TA=0℃~60℃,除非另外规定)
参数名称 | 测试条件 | MIN | TYP | MAX | 单位 |
电源电压 VCC | 接应用电路,空载 | 10 | 12 | 26 | V |
电源电流 ICC | VSC=VCC=12V,接应用电路,无负载 | 5 | mA | ||
线性调整 | Vin=12V~25V,IO=700mA | 20 | mV | ||
负载调整 | Vin=12V,IO=50mA~700mA | 100 | mV | ||
输出纹波 | Vin=12V,IO=700mA | 100 | mVp-p | ||
短路电流 | Vin=25V,RL=0.1Ω | 0.8 | A | ||
Vin=12V,RL=0.1Ω | 1.1 | A | |||
频率 | VCC=12V,IO=700mA | 120 | KHz | ||
效率 | VCC=12V,IO=700mA | 80 | % | ||
直流放大倍数 hfe | ISW=1A,VCE=5V,TA=25℃ | 50 | 120 | ||
集电极漏电流 IC | VCE=28V | 0.03 | μA |
