宇芯微 常用MOSFET 15P10 TO-251 -100V P沟道MOS管 UPS用场效应管
常用MOSFET 15P10的应用领域：
无刷马达
负载开关
UPS 不间断电源

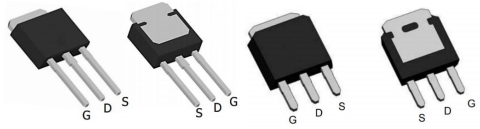

常用MOSFET 15P10的引脚图：
常用MOSFET 15P10的极限值：
(如无特殊说明，TC=25℃)
漏极-源极电压 VDS：-100V
栅极-源极电压 VGS：±20V
漏极电流-连续 ID：-15A
漏极电流-脉冲 IDM：-45A
单脉冲雪崩能量 EAS：56mJ
雪崩电流 IAS：-15A
总耗散功率 PD：50W
结到环境的热阻 RθJA：62.5℃/W
结到管壳的热阻 RθJC：2.5℃/W
存储温度 TSTG：-55~150℃
工作结温 TJ：-55~150℃
常用MOSFET 15P10的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | -100 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=-10V,ID=-2A | 145 | 185 | mΩ | |
| 静态漏源导通电阻 VGS=-4.5V,ID=-1A | 170 | 200 | |||
| VGS(th) | 栅极开启电压 | -1 | -2.5 | V | |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 27 | nC | ||
| Qgs | 栅源电荷密度 | 5.3 | |||
| Qgd | 栅漏电荷密度 | 3.2 | |||
| Ciss | 输入电容 | 1545 | pF | ||
| Coss | 输出电容 | 37 | |||
| Crss | 反向传输电容 | 25 | |||
| td(on) | 开启延迟时间 | 10 | ns | ||
| tr | 开启上升时间 | 27 | |||
| td(off) | 关断延迟时间 | 288 | |||
| tf | 开启下降时间 | 88 |
