大电流PMOS管 120P03 TO-252 大功率MOS 30V/120A 低内阻场效应管

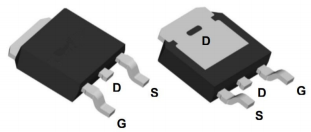

大电流PMOS管 120P03的引脚图：
大电流PMOS管 120P03的特点：
VDS=-30V
ID=-120A
RDS(ON)＜5.5mΩ@VGS=-10V
大电流PMOS管 120P03的极限参数：
(如无特殊说明，TC=25℃)
漏极-源极电压 VDS：-30V
栅极-源极电压 VGS：±20V
漏极电流-连续 ID：-120A
漏极电流-脉冲 IDM：-400A
单脉冲雪崩能量 EAS：225mJ
总耗散功率 PD：103W
结到管壳的热阻 RθJC：1.46℃/W
存储温度 TSTG：-55~175℃
工作结温 TJ：-55~175℃
大电流PMOS管 120P03的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | -30 | -33 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=-10V,ID=-30A | 3.8 | 5.5 | mΩ | |
静态漏源导通电阻 VGS=-4.5V,ID=-20A | 5.8 | 8.2 | |||
| VGS(th) | 栅极开启电压 | -1 | -1.6 | -2.5 | V |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 42 | nC | ||
| Qgs | 栅源电荷密度 | 8.4 | |||
| Qgd | 栅漏电荷密度 | 11.2 | |||
| Ciss | 输入电容 | 9400 | pF | ||
| Coss | 输出电容 | 1000 | |||
| Crss | 反向传输电容 | 767 | |||
| td(on) | 开启延迟时间 | 15 | ns | ||
| tr | 开启上升时间 | 16 | |||
| td(off) | 关断延迟时间 | 69 | |||
| tf | 开启下降时间 | 27 |
