650V/7A PFC用 高压场效应管 7N65 TO-220F MOSFET报价 国产大芯
高压场效应管 7N65的用途：
UPS 不间断电源
PFC 功率因素校正
高压场效应管 7N65的极限值：
(如无特殊说明，TC=25℃)
漏极-源极电压 VDS：650V
栅极-源极电压 VGS：±30V
漏极电流-连续 ID：7A
漏极电流-脉冲 IDM：28A
单脉冲雪崩能量 EAS：198mJ
雪崩电流 IAR：3.5A
重复雪崩能量 EAR：40mJ
总耗散功率 PD：63W
存储温度 TSTG：-55~+150℃
工作结温 TJ：-55~+150℃
结到管壳的热阻 RθJC：1.29℃/W
结到环境的热阻 RθJA：62.5℃/W
高压场效应管 7N65的电特性：
(如无特殊说明，TA=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 650 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=3.5A | 1.1 | 1.35 | Ω | |
| VGS(th) | 栅极开启电压 | 3 | 4 | V | |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 22 | nC | ||
| Qgs | 栅源电荷密度 | 4.3 | |||
| Qgd | 栅漏电荷密度 | 13 | |||
| Ciss | 输入电容 | 891 | pF | ||
| Coss | 输出电容 | 110 | |||
| Crss | 反向传输电容 | 14 | |||
| td(on) | 开启延迟时间 | 15 | ns | ||
| tr | 开启上升时间 | 18 | |||
| td(off) | 关断延迟时间 | 80 | |||
| tf | 开启下降时间 | 35 |

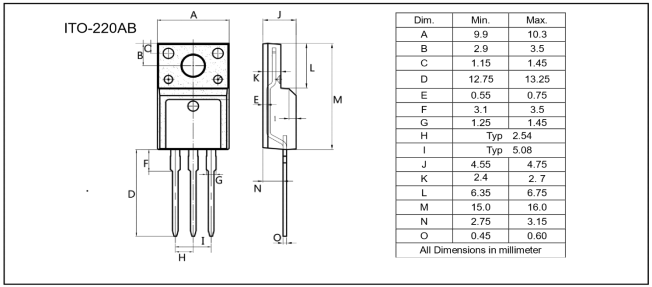

高压场效应管 7N65的封装外形尺寸图：
