NMOS 600V/1A 1N60 SOT-223 UPS电源用MOS 功率场效应管

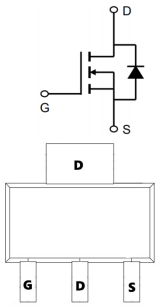

UPS电源用MOS 1N60的引脚图：
UPS电源用MOS 1N60的用途：
UPS 不间断电源
PFC 功率因素校正
UPS电源用MOS 1N60的极限值：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | 600 | V |
| VGS | 栅极-源极电压 | ±30 | |
| ID | 漏极电流-连续 | 1 | A |
| IDM | 漏极电流-脉冲 | 4 | |
| PD | 总耗散功率 | 20 | W |
| TSTG | 存储温度 | -55~+150 | ℃ |
| TJ | 工作结温 | 150 |
UPS电源用MOS 1N60的电特性：
(如无特殊说明，TA=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 600 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=0.5A | 8.5 | 11 | Ω | |
| VGS(th) | 栅极开启电压 | 2 | 4 | V | |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| gfs | 正向跨导 | 0.5 | S | ||
| Qg | 栅极电荷 | 4.8 | nC | ||
| Qgs | 栅源电荷密度 | 0.7 | |||
| Qgd | 栅漏电荷密度 | 2.7 | |||
| Ciss | 输入电容 | 150 | pF | ||
| Coss | 输出电容 | 25 | |||
| Crss | 反向传输电容 | 5.4 | |||
| td(off) | 关断延迟时间 | 13 | ns |

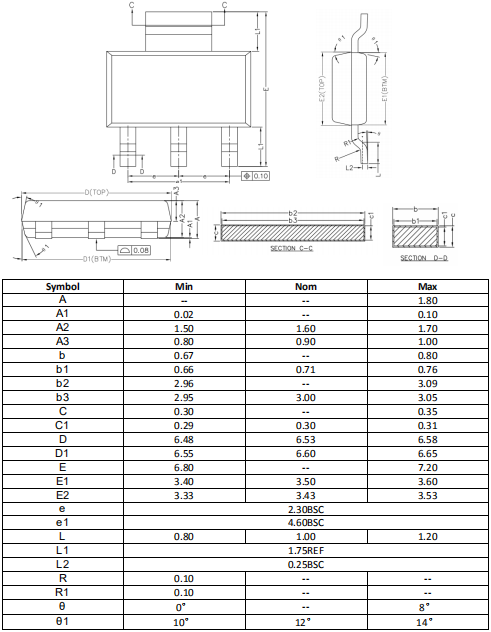

UPS电源用MOS 1N60的封装外形尺寸图：
