低内阻NMOSFET 60N10 DFN5X6-8L 大功率MOS管 国产MOS管厂家
大功率MOS管 60N10的产品特点：
低内阻
极低的开关损耗
封装：DFN5X6-8L
大功率MOS管 60N10的产品应用领域：
消费电子电源
马达控制
同步整流

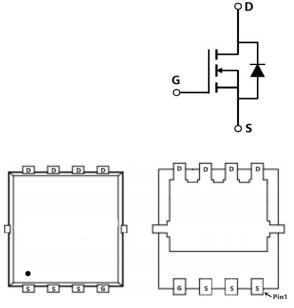

大功率MOS管 60N10的引脚图：
大功率MOS管 60N10的极限值：
(如无特殊说明，TC=25℃)
漏极-源极电压 VDS：100V
栅极-源极电压 VGS：±20V
漏极电流-连续 ID：60A
漏极电流-脉冲 IDM：210A
单脉冲雪崩能量 EAS：100mJ
总耗散功率 PD：125W
存储温度 TSTG：-55~150℃
工作温度 TJ：-55~150℃
结到环境的热阻 RθJA：62℃/W
结到管壳的热阻 RθJC：1℃/W
大功率MOS管 60N10的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 100 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=10A | 8.5 | 10 | mΩ | |
| 静态漏源导通电阻 VGS=4.5V,ID=10A | 9.5 | 12 | |||
| VGS(th) | 栅极开启电压 | 1 | 2.5 | V | |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 49.9 | nC | ||
| Qgs | 栅源电荷密度 | 6.5 | |||
| Qgd | 栅漏电荷密度 | 12.4 | |||
| Ciss | 输入电容 | 2604 | pF | ||
| Coss | 输出电容 | 361.2 | |||
| Crss | 反向传输电容 | 6.5 | |||
| td(on) | 开启延迟时间 | 20.6 | ns | ||
| tr | 开启上升时间 | 5 | |||
| td(off) | 关断延迟时间 | 51.8 | |||
| tf | 开启下降时间 | 9 |
