60V功率MOS 80N06 TO-252 10mΩ 负载开关用MOS 低压场效应管
60V功率MOS 80N06的特点：
VDS=60V
ID=80A
RDS(ON)＜10mΩ@VGS=10V
封装：TO-252
60V功率MOS 80N06的用途：
电池保护
负载开关
UPS不间断电源
60V功率MOS 80N06的极限参数：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | 60 | V |
| VGS | 栅极-源极电压 | ±20 | |
| ID | 漏极电流-连续 | 80 | A |
| IDM | 漏极电流-脉冲 | 180 | |
| PD | 总耗散功率 | 125 | W |
| EAS | 单脉冲雪崩能量 | 30 | mJ |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 | |
| RθJC | 结到管壳的热阻 | 1 | ℃/W |
| RθJA | 结到环境的热阻 | 62 |
60V功率MOS 80N06的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 60 | 71 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=20A | 8 | 10 | mΩ | |
| 静态漏源导通电阻 VGS=4.5V,ID=10A | 10 | 13 | |||
| VGS(th) | 栅极开启电压 | 1 | 2 | 2.5 | V |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| IDSS | 零栅压漏极电流 | 1 | μA | ||
| Qg | 栅极电荷 | 18.4 | nC | ||
| Qgs | 栅源电荷密度 | 3.3 | |||
| Qgd | 栅漏电荷密度 | 3.1 | |||
| Ciss | 输入电容 | 1182.1 | pF | ||
| Coss | 输出电容 | 199.5 | |||
| Crss | 反向传输电容 | 4.1 | |||
| td(on) | 开启延迟时间 | 17.9 | ns | ||
| tr | 开启上升时间 | 4 | |||
| td(off) | 关断延迟时间 | 34.9 | |||
| tf | 开启下降时间 | 5.5 |

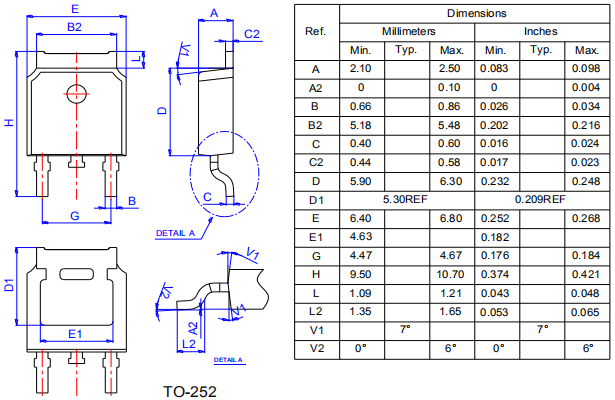

60V功率MOS 80N06的封装外形尺寸图：
