60VNMOS管 70N06 TO-252 60V/70A 10mΩ 电源管理场效应管 中文规格书
60VNMOS管 70N06的应用领域：
电池保护
负载开关
UPS不间断电源
60VNMOS管 70N06的极限值：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | 60 | V |
| VGS | 栅极-源极电压 | ±20 | |
| ID | 漏极电流-连续(TC=25℃) | 70 | A |
| IDM | 漏极电流-脉冲 | 100 | |
| EAS | 单脉冲雪崩能量 | 72.2 | mJ |
| IAS | 雪崩电流 | 38 | A |
| PD | 总耗散功率 TC=25℃ | 52 | W |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 | |
| RθJC | 结到管壳的热阻 | 2.4 | ℃/W |
| RθJA | 结到环境的热阻 | 62 |
60VNMOS管 70N06的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 60 | 65 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=30A | 8 | 10 | mΩ | |
| VGS(th) | 栅极开启电压 | 2 | 2.9 | 4 | V |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 28.7 | nC | ||
| Qgs | 栅源电荷密度 | 10.5 | |||
| Qgd | 栅漏电荷密度 | 9.9 | |||
| Ciss | 输入电容 | 3240 | pF | ||
| Coss | 输出电容 | 210 | |||
| Crss | 反向传输电容 | 146 | |||
| td(on) | 开启延迟时间 | 10.4 | ns | ||
| tr | 开启上升时间 | 9.2 | |||
| td(off) | 关断延迟时间 | 63 | |||
| tf | 开启下降时间 | 4.8 |

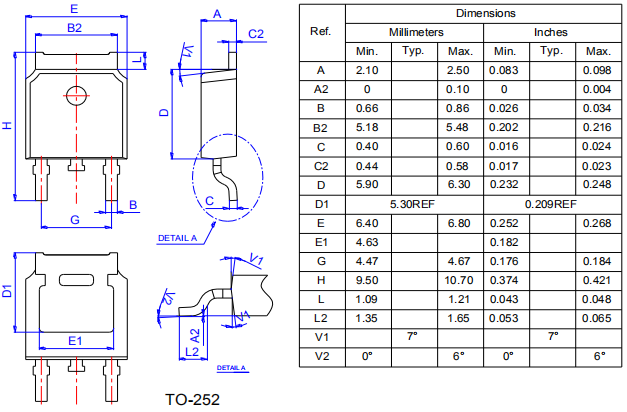

60VNMOS管 70N06的封装外形尺寸图：
