场效应管选型 国产MOS管 12P04 TO-252 -40V/-12A 电池用低压MOS
国产MOS管 12P04的特点：
VDS=-40V
ID=-12A
RDS(ON)＜40mΩ@VGS=-10V
封装：TO-252
国产MOS管 12P04的极限值：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | -40 | V |
| VGS | 栅极-源极电压 | ±20 | |
| ID | 漏极电流-连续 TC=25℃ | -12 | A |
| 漏极电流-连续 TC=100℃ | -10 | ||
| IDM | 漏极电流-脉冲 | -46 | |
| EAS | 单脉冲雪崩能量 | 37 | mJ |
| IAS | 雪崩电流 | -27.2 | A |
| PD | 总耗散功率 TC=25℃ | 31.3 | W |
| RθJA | 结到环境的热阻 | 62 | ℃/W |
| RθJC | 结到管壳的热阻 | 4 | |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 |
国产MOS管 12P04的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | -40 | -46 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=-10V,ID=-18A | 35 | 40 | mΩ | |
静态漏源导通电阻 VGS=-4.5V,ID=-12A | 48 | 65 | |||
| VGS(th) | 栅极开启电压 | -1 | -1.6 | -2.5 | V |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 9 | nC | ||
| Qgs | 栅源电荷密度 | 2.54 | |||
| Qgd | 栅漏电荷密度 | 3.1 | |||
| Ciss | 输入电容 | 1004 | pF | ||
| Coss | 输出电容 | 108 | |||
| Crss | 反向传输电容 | 80 | |||
| td(on) | 开启延迟时间 | 19.2 | ns | ||
| tr | 开启上升时间 | 12.8 | |||
| td(off) | 关断延迟时间 | 48.6 | |||
| tf | 开启下降时间 | 4.6 |

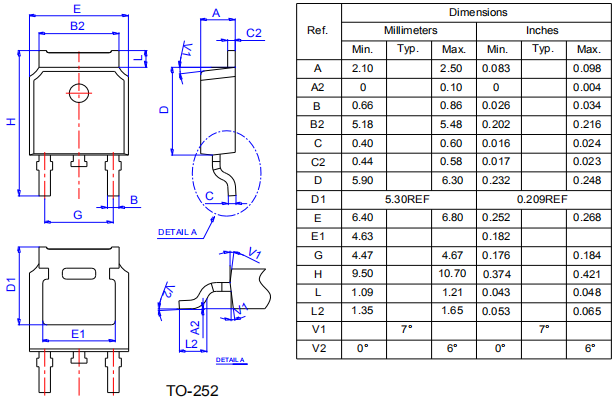

国产MOS管 12P04的封装外形尺寸图：
