UPS用国产MOS 60N04 PDFN3X3-8L 低内阻场效应管 MOS管性能

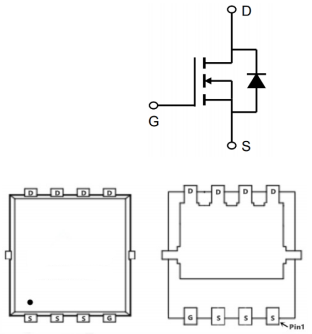

UPS用国产MOS 60N04的管脚图：
UPS用国产MOS 60N04的用途：
电池保护
负载开关
UPS不间断电源
UPS用国产MOS 60N04的极限值：
(如无特殊说明，TC=25℃)
漏极-源极电压 VDS：40V
栅极-源极电压 VGS：±20V
漏极电流-连续 ID：60A
漏极电流-脉冲 IDM：100A
单脉冲雪崩能量 EAS：31mJ
雪崩电流 IAS：25A
总耗散功率 PD：34.7W
存储温度 TSTG：-55~150℃
工作结温 TJ：-55~150℃
结到环境的热阻 RθJA：62℃/W
结到管壳的热阻 RθJC：3.6℃/W
UPS用国产MOS 60N04的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 40 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=20A | 12.5 | 15.5 | mΩ | |
静态漏源导通电阻 VGS=4.5V,ID=10A | 14.5 | 20 | |||
| VGS(th) | 栅极开启电压 | 1 | 1.5 | 2.5 | V |
| IDSS | 零栅压漏极电流 VDS=32V,VGS=0V,TJ=25℃ | 1 | uA | ||
零栅压漏极电流 VDS=32V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 10.7 | nC | ||
| Qgs | 栅源电荷密度 | 3.3 | |||
| Qgd | 栅漏电荷密度 | 4.2 | |||
| Ciss | 输入电容 | 1314 | pF | ||
| Coss | 输出电容 | 120 | |||
| Crss | 反向传输电容 | 88 | |||
| td(on) | 开启延迟时间 | 8.6 | ns | ||
| tr | 开启上升时间 | 3.4 | |||
| td(off) | 关断延迟时间 | 25 | |||
| tf | 开启下降时间 | 2.2 |
