负载开关40VNMOS 5N04 SOT23-3L 场效应管参数 5N04 40V/5A
负载开关40VNMOS 5N04的特点：
VDS=40V
ID=5A
RDS(ON)＜37mΩ@VGS=10V
封装：SOT23-3L
负载开关40VNMOS 5N04的应用：
电池保护
负载开关
UPS不间断电源
负载开关40VNMOS 5N04的极限参数：
(如无特殊说明，TA=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | 40 | V |
| VGS | 栅极-源极电压 | ±20 | |
| ID | 漏极电流-连续(TA=25℃) | 5 | A |
| 漏极电流-连续(TA=70℃) | 3.5 | ||
| IDM | 漏极电流-脉冲 | 14 | |
| PD | 总耗散功率 TA=25℃ | 1 | W |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 | |
| RθJA | 结到环境的热阻 | 125 | ℃/W |
| RθJC | 结到管壳的热阻 | 80 |
负载开关40VNMOS 5N04的电特性：
(如无特殊说明，TA=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 40 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=4A | 30 | 37 | mΩ | |
静态漏源导通电阻 VGS=4.5V,ID=3A | 40 | 50 | |||
| VGS(th) | 栅极开启电压 | 1 | 1.5 | 2.5 | V |
| IDSS | 零栅压漏极电流 VDS=32V,VGS=0V,TJ=25℃ | 1 | uA | ||
零栅压漏极电流 VDS=32V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 5 | nC | ||
| Qgs | 栅源电荷密度 | 1.54 | |||
| Qgd | 栅漏电荷密度 | 1.84 | |||
| Ciss | 输入电容 | 452 | pF | ||
| Coss | 输出电容 | 51 | |||
| Crss | 反向传输电容 | 38 | |||
| td(on) | 开启延迟时间 | 7.8 | ns | ||
| tr | 开启上升时间 | 2.1 | |||
| td(off) | 关断延迟时间 | 29 | |||
| tf | 开启下降时间 | 2.1 |

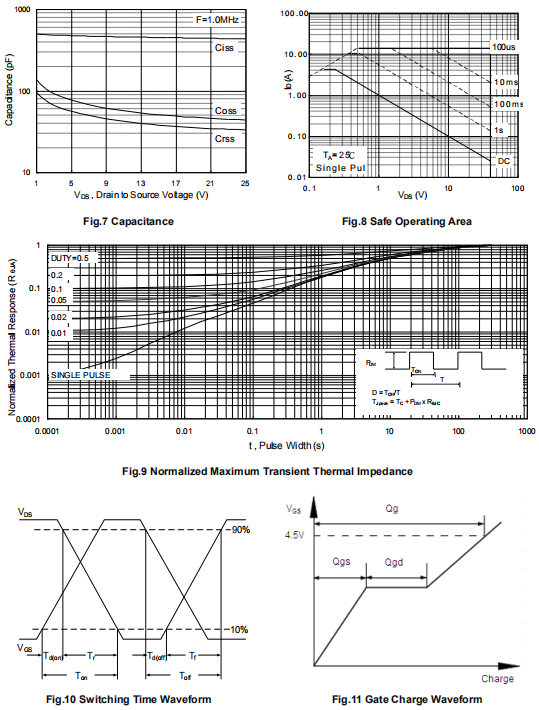

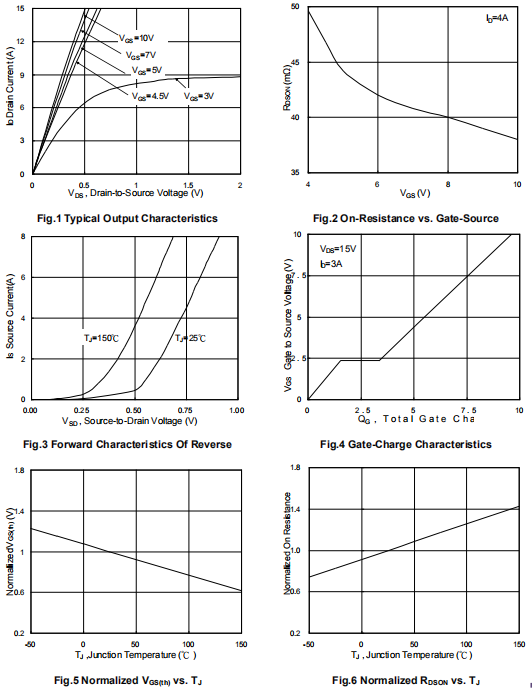

负载开关40VNMOS 5N04的参数特性图：
