锂电保护低压MOS管 4435B SOP-8 -9.3A场效应管 P型MOS

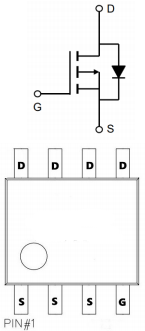

P型MOS 4435B的管脚图：
P型MOS 4435B的应用领域：
锂电池保护
手机快充
P型MOS 4435B的极限参数：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | -30 | V |
| VGS | 栅极-源极电压 | ±20 | |
| ID | 漏极电流-连续 TA=25℃ | -9.3 | A |
| 漏极电流-连续 TA=70℃ | -7 | ||
| IDM | 漏极电流-脉冲 | -50 | |
| PD | 总耗散功率 TA=25℃ | 3.1 | W |
| RθJA | 结到环境的热阻 | 33.8 | ℃/W |
| RθJC | 结到管壳的热阻 | 24 | |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 |
P型MOS 4435B的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | -30 | -33 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=-10V,ID=-10A | 16 | 20 | mΩ | |
静态漏源导通电阻 VGS=-4.5V,ID=-5A | 25 | 30 | |||
| VGS(th) | 栅极开启电压 | -1.2 | -1.5 | -2.5 | V |
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 30 | nC | ||
| Qgs | 栅源电荷密度 | 5.3 | |||
| Qgd | 栅漏电荷密度 | 7.6 | |||
| Ciss | 输入电容 | 1550 | pF | ||
| Coss | 输出电容 | 327 | |||
| Crss | 反向传输电容 | 278 | |||
| td(on) | 开启延迟时间 | 14 | ns | ||
| tr | 开启上升时间 | 20 | |||
| td(off) | 关断延迟时间 | 95 | |||
| tf | 开启下降时间 | 65 |

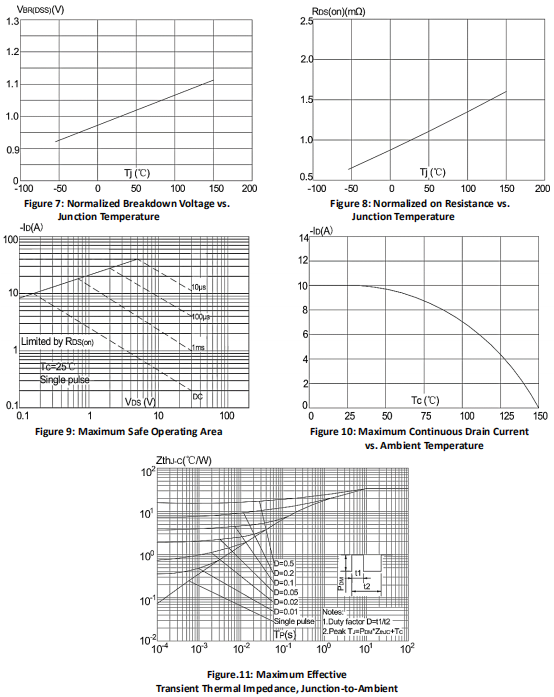

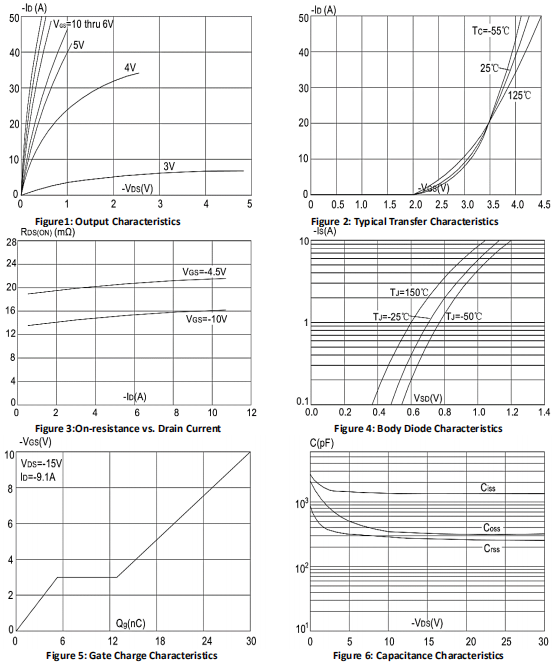

P型MOS 4435B的参数特性曲线图：
