大功率MOS管 80P01 PDFN5X6-8L 贴片MOS丝印 -12V/-80A P型场效应管

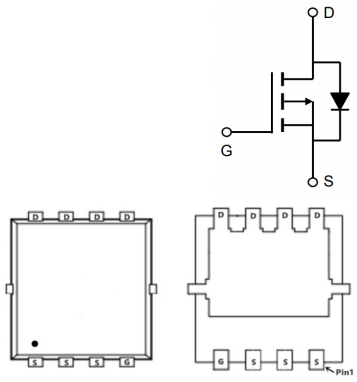

大功率MOS管 80P01的管脚图：
大功率MOS管 80P01的应用领域：
负载开关
电子烟
大功率MOS管 80P01的极限值：
(如无特殊说明，TA=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | -12 | V |
| VGS | 栅极-源极电压 | ±12 | |
| ID | 漏极电流-连续 | -80 | A |
| IDM | 漏极电流-脉冲 | -240 | |
| PD | 总耗散功率 | 41.67 | W |
| RθJA | 结到环境的热阻 | 62 | ℃/W |
| RθJC | 结到管壳的热阻 | 3 | |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 |
大功率MOS管 80P01的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | -15 | -17 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=-4.5V,ID=-20A | 3.5 | 4.5 | mΩ | |
静态漏源导通电阻 VGS=-2.5V,ID=-20A | 4.8 | 6 | |||
| VGS(th) | 栅极开启电压 | -0.4 | -0.6 | -1 | V |
| IGSS | 栅极漏电流 | ±500 | nA | ||
| Qg | 栅极电荷 | 149 | 225 | nC | |
| Qgs | 栅源电荷密度 | 14.4 | 22 | ||
| Qgd | 栅漏电荷密度 | 42.8 | 65 | ||
| Ciss | 输入电容 | 6800 | pF | ||
| Coss | 输出电容 | 769 | |||
| Crss | 反向传输电容 | 726 | |||
| td(on) | 开启延迟时间 | 21.2 | 42 | ns | |
| tr | 开启上升时间 | 20.6 | 40 | ||
| td(off) | 关断延迟时间 | 26 | 52 | ||
| tf | 开启下降时间 | 400 | 600 |
