P型小电压MOS 70P02 PDFN5X6-8L -15V/70A 国产场效应管 MOSFET选型

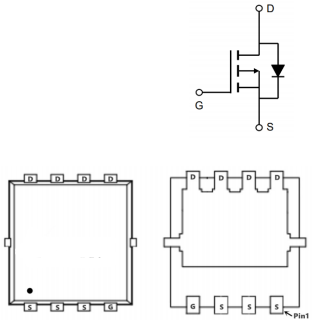

P型小电压MOS 70P02的管脚图：
P型小电压MOS 70P02的应用：
锂电池保护
手机快速充电
P型小电压MOS 70P02的极限值：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | -15 | V |
| VGS | 栅极-源极电压 | ±12 | |
| ID | 漏极电流-连续 TC=25℃ | -70 | A |
| 漏极电流-连续 TC=100℃ | -54 | ||
| IDM | 漏极电流-脉冲 | -360 | |
| PD | 总耗散功率 TC=25℃ | 41.67 | W |
| RθJA | 结到环境的热阻 | 62 | ℃/W |
| RθJC | 结到管壳的热阻 | 3 | |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 |
P型小电压MOS 70P02的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | -15 | -18.5 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=-4.5V,ID=-20A | 2.7 | 3.5 | mΩ | |
静态漏源导通电阻 VGS=-2.5V,ID=-20A | 3.8 | 5 | |||
| VGS(th) | 栅极开启电压 | -0.4 | -0.6 | -1 | V |
| IGSS | 栅极漏电流 | ±500 | nA | ||
| gfs | 正向跨导 | 30 | S | ||
| Qg | 栅极电荷 | 149 | 225 | nC | |
| Qgs | 栅源电荷密度 | 14.4 | 22 | ||
| Qgd | 栅漏电荷密度 | 42.8 | 65 | ||
| Ciss | 输入电容 | 12000 | 16000 | pF | |
| Coss | 输出电容 | 1670 | 2500 | ||
| Crss | 反向传输电容 | 730 | 1100 | ||
| td(on) | 开启延迟时间 | 21.2 | 42 | ns | |
| tr | 开启上升时间 | 20.6 | 40 | ||
| td(off) | 关断延迟时间 | 26 | 52 | ||
| tf | 开启下降时间 | 400 | 600 |

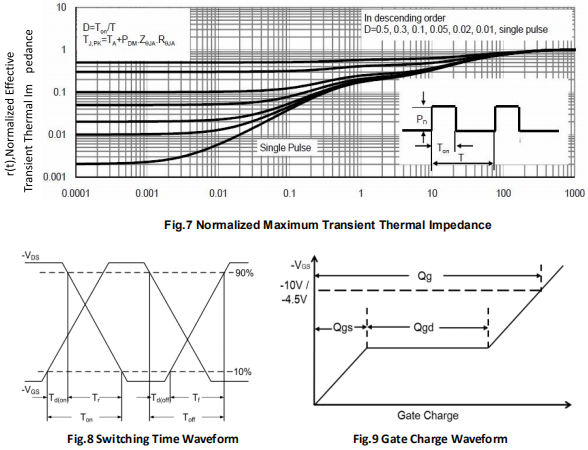

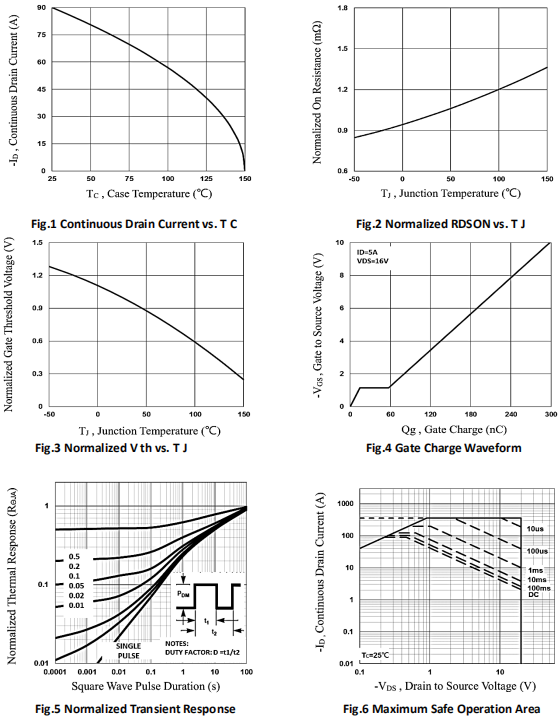

P型小电压MOS 70P02的参数特性曲线图：

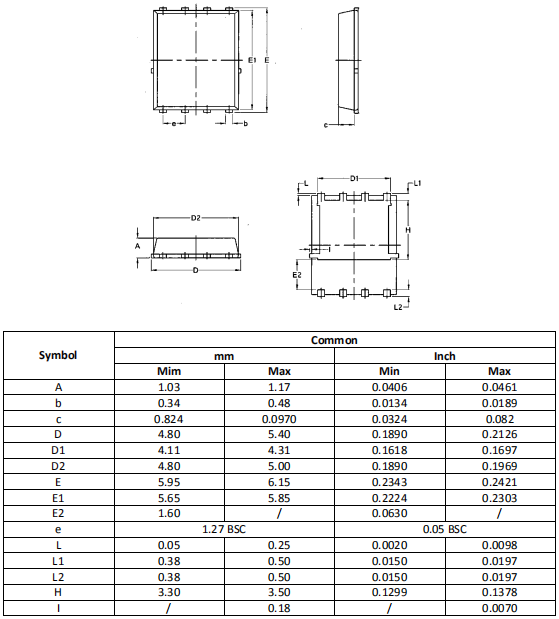

P型小电压MOS 70P02的封装外形尺寸：
