小封装MOS管 80N02 PDFN3X3-8L 20V低压场效应管

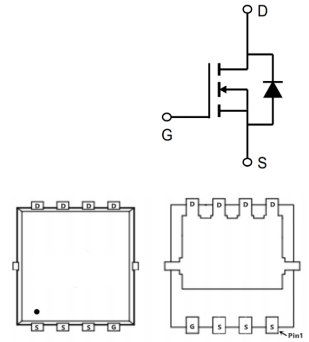

小封装MOS管 80N02的引脚图：
小封装MOS管 80N02的应用：
电池保护
负载开关
不间断电源
小封装MOS管 80N02的极限参数：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | 20 | V |
| VGS | 栅极-源极电压 | ±12 | |
| ID | 漏极电流-连续(TC=25℃) | 80 | A |
| 漏极电流-连续(TC=100℃) | 39 | ||
| IDM | 漏极电流-脉冲 | 200 | |
| PD | 总耗散功率 | 83 | W |
| EAS | 单脉冲雪崩能量 | 80 | mJ |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 | |
| RθJC | 结到管壳的热阻 | 1.5 | ℃/W |
小封装MOS管 80N02的电特性：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 20 | V | ||
| RDS(ON) | 静态漏源导通电阻 VGS=4.5V,ID=20A | 1.05 | 1.5 | 2 | mΩ |
静态漏源导通电阻 VGS=2.5V,ID=20A | 1.4 | 2 | 2.7 | ||
| VGS(th) | 栅极开启电压 | 0.4 | 1 | V | |
| IDSS | 零栅压漏极电流 VDS=16V,VGS=0V,TJ=25℃ | 1 | uA | ||
零栅压漏极电流 VDS=16V,VGS=0V,TJ=125℃ | 5 | ||||
| IGSS | 栅极漏电流 | ±10 | uA | ||
| Qg | 栅极电荷 | 77 | nC | ||
| Qgs | 栅源电荷密度 | 8.7 | |||
| Qgd | 栅漏电荷密度 | 14 | |||
| Ciss | 输入电容 | 4307 | pF | ||
| Coss | 输出电容 | 501 | |||
| Crss | 反向传输电容 | 321 | |||
| td(on) | 开启延迟时间 | 10.2 | ns | ||
| tr | 开启上升时间 | 11.7 | |||
| td(off) | 关断延迟时间 | 56.4 | |||
| tf | 开启下降时间 | 16.2 |

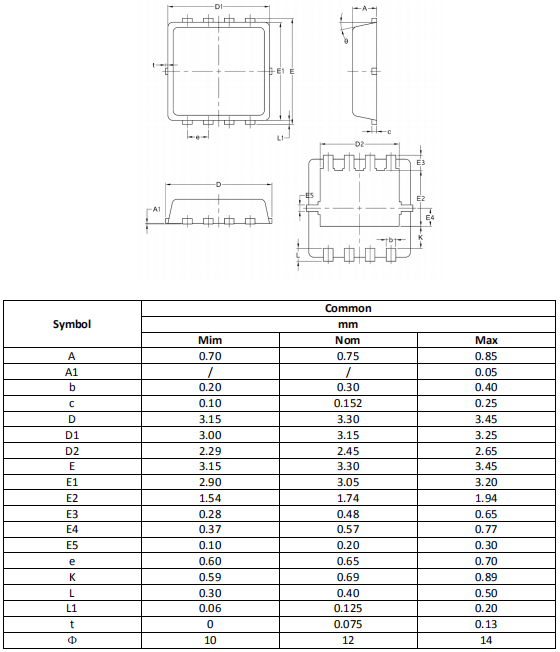

小封装MOS管 80N02的封装外形尺寸：
