霍尔IC LC477 TO-94 国产霍尔芯片 插件霍尔电路
国产霍尔芯片 LC477的产品描述：
LC477是一内置霍尔感应及输出驱动于一体的双极集成电路，广泛应用于各类大、小型单相直流马达。高灵敏度的霍尔感应块可以使其用于微型CPU冷却风扇以及各类鼓风机和直流风扇。它的工作电压范围宽，极限工作电流达250mA。LC477是一款高性能的IC，为单相直流马达所设计，外围元件很少。

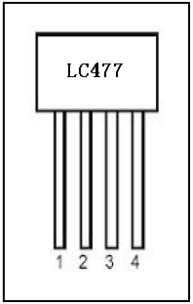

国产霍尔芯片 LC477的引脚图：
国产霍尔芯片 LC477的特点：
内置霍尔感应块及输出驱动
工作电压范围宽：4.0V-20V
输出能力强：极限可持续驱动 200mA电流
有输出稳定保护功能
封装形式：TO-94
国产霍尔芯片 LC477的应用范围：
无刷直流马达
无刷直流风扇
转速计
速度测量
国产霍尔芯片 LC477的引脚描述：
国产霍尔芯片 LC477的极限参数：
| 参数 | 符号 | 数值 | 单位 |
| 电源电压 | VCC | 20 | V |
| 输出电流 | 持续 | 200 | mA |
| 瞬间 | 700 | ||
| 耗散功率 | Pd | 500(Ta=25℃) | mW |
| 400(Ta=25℃) | |||
| 工作环境温度 | Ta | -20~80 | ℃ |
| 存储环境温度 | Ts | -50~150 | |
| 结温（Max 值） | Tj | 150 | |
| 焊接温度 | TL | 230(10S) |
国产霍尔芯片 LC477的电参数特性：
(VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)
| 参数 | 符号 | 测试条件 | Min 值 | Max 值 | 单位 | |
| 静态电流 | ICC | VCC=20V,Vpin2=OPEN Vpin3=OPEN | 9 | 18 | mA | |
| 输出饱和压降 | VCE(sink) | VCC=18V I=200mA | 0.8 | V | ||
| VCE(drive) | VCC=18V Ipin3 =200mA | 1.3 | ||||
| 工作点 | Bop | VCC=14V RL=820Ω,CL=20pF | A | 10 | 50 | G |
| B | 90 | |||||
| C | 130 | |||||
| 恢复点 | Brp | VCC=14V RL=820Ω,CL=20pF | A | -50 | -10 | G |
| B | -90 | |||||
| C | -130 | |||||
| 迟滞区 | Bhys | VCC=14V RL=820Ω,CL=20pF | 35 | 100 | ||
