霍尔芯片 LC276 TO-94 直流马达用霍尔IC LC276 双极集成电路

霍尔芯片 LC276的概述：

        LC276是一内置霍尔感应及输出驱动于一体的双极集成电路，广泛应用于各类大、小型双相无刷直流风扇和直流马达。它内含调整器、保护二极管、霍尔电压发生器、差分放大器、史密特触发器和集电极开路输出 (DO， DOB)。

        当磁场大于翻转点（BOP），输出DO开启（低），同时DOB关断（高）。每路输出状态保持直到磁场强度低于释放点(BRP)，然后DO、DOB状态翻转。

        直流风扇应用中，有时需要检测电源连接。内部的反向二极管会保护芯片但不会保护线圈，如果有必要的话可以加一个保护二极管来保护线圈。

霍尔芯片 LC276的特点：

• LC276内部有2个不同的磁场翻转点

• 工作电压范围宽：3.5V-20V

• 输出能力强：可持续接纳 300mA 电流

• 内含保护二极管，在异常情况下保护风扇不受损坏

• 工作温度：-20~+85℃

• 封装形式：TO-94

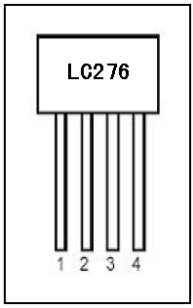

霍尔芯片 LC276的引脚排列图：

霍尔芯片 LC276的应用范围：

• 无刷直流马达

• 无刷直流风扇

• 转速计

• 速度测量


霍尔芯片 LC276的电参数特性：

(VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)

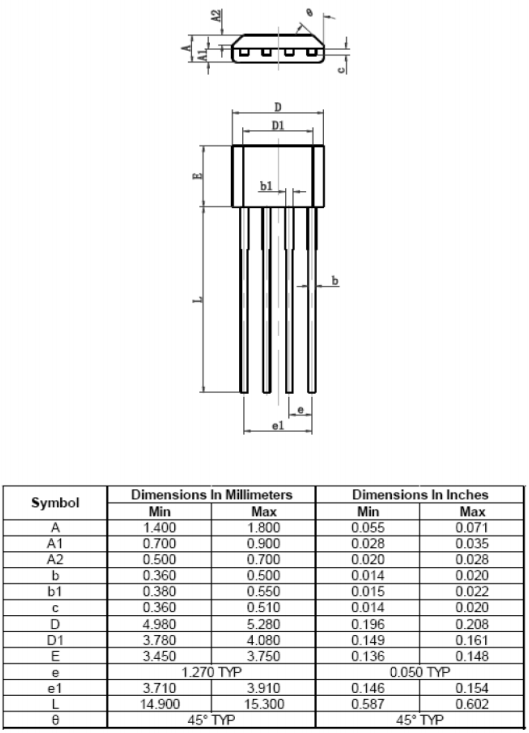

霍尔芯片 LC276的封装外形尺寸：
