LC3053D 锂电充电控制电路 LC3053D SOT23-6 锂电充电芯片

锂电充电芯片 LC3053D的特点：

• 单节锂电池充电器的理想控制电路

• 4.5V~6.5V输入电压范围

• 高达400mA的可调充电电流

• 无需MOSFET、电流检测电阻和隔离二极管

• 热调节功能保证在不会出现过热的前提下输出最大的充电电流

• 通过USB端口直接对单节锂电池充电

• 高于1%的电压精度

• 自动再充电过程

• 两个LED充电状态指示

• 充电结束后极小的工作电流

• 关断电流为25μA

• 小于1μA的待机电流

• 电池短路保护

• 电源电压低于电池电压时，处于低功耗的睡眠模式

• 极少的外围元器件

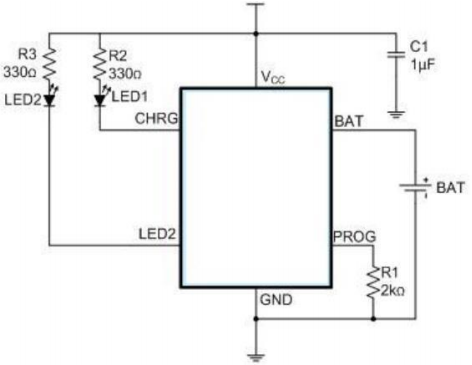

锂电充电芯片 LC3053D的典型应用电路图：

锂电充电芯片 LC3053D的极限值：

• VCC、BAT、CHRG、LED 输入电压：-0.3V~+7V

• PROG 输入电压：-0.3~VCC+0.3V

• 工作温度 TA：-40℃~+85℃

• 结温：150℃

• 功耗 P_D(T_A=25℃)：2W

• 贮存温度：-65℃~150℃

• 焊接温度(焊锡，10秒)：260℃

• ESD保护(人体模式)：5kV

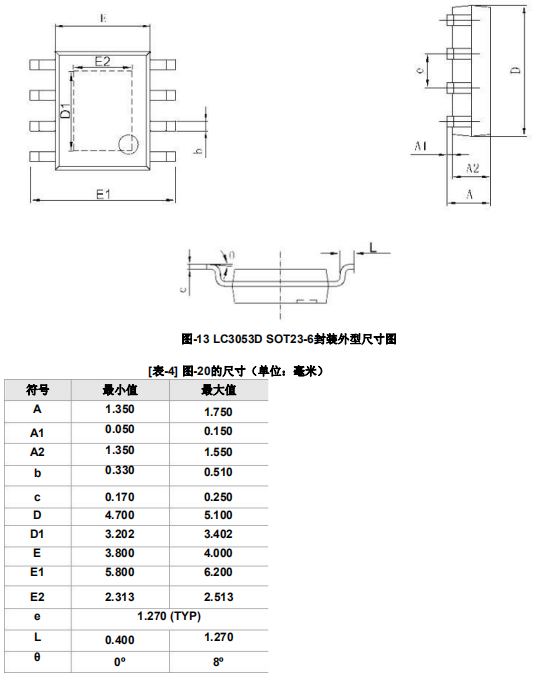

锂电充电芯片 LC3053D的封装外形尺寸：
