降压恒流源 PT4115 SOT89-5 高调光比LED恒流驱动器

PT4115的描述：

        PT4115 是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联 LED。PT4115 输入电压范围从 8 伏到30 伏，输出电流可调，最大可达 1.2 安培。根据不同的输入电压和外部器件，PT4115 可以驱动高达数十瓦的 LED。PT4115 内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，PT4115进入极低工作电流的待机状态。

        PT4115 采用 SOT89-5 封装和 ESOP8 封装。

PT4115的特点：

• 极少的外部元器件

• 很宽的输入电压范围：从8V 到30V

• 最大输出1.2A 的电流

• 复用DIM 引脚进行LED 开关、模拟调光和PWM 调光

• 5% 的输出电流精度

• LED 开路自然保护

• 高达97%的效率

• 输出可调的恒流控制方法

• 增强散热能力的ESOP8 封装可用于大功率驱动


PT4115的应用：

• 低压 LED 射灯代替卤素灯

• 车载 LED 灯

• LED 备用灯

• LED 信号灯

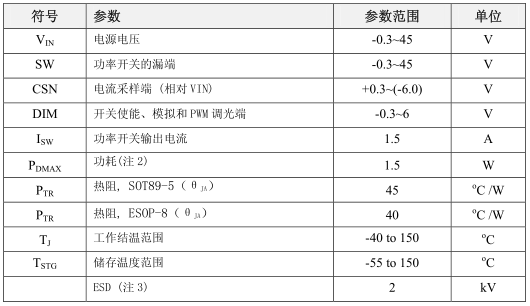

PT4115的极限值：
