三象限双向可控硅 BTA08-600TW TO-220A
三象限双向可控硅 BTA08-600TW TO-220A
产品品牌:宇芯微
产品类型:双向可控硅
产品型号:BTA08-600TW
产品封装:TO-220A
产品标题:三象限双向可控硅 BTA08-600TW TO-220A 双向可控硅 可控硅参数
咨询热线:0769-89027776

产品详情


三象限双向可控硅 BTA08-600TW TO-220A 双向可控硅 可控硅参数

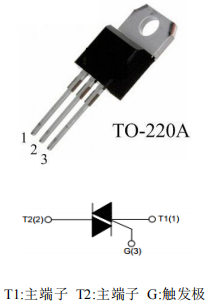

三象限双向可控硅 BTA08-600TW的引脚图:



三象限双向可控硅 BTA08-600TW的特点:

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高,换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式:TO-220A



三象限双向可控硅 BTA08-600TW的应用:

        加热控制器、调光/调速控制器、洗衣机、搅拌机、果汁机、面包机、吸尘器等家用电器



三象限双向可控硅 BTA08-600TW的极限值:

符号参数数值单位
VDRM/VRRM断态重复峰值电压600V
IT(RMS)通态均方根电流8A
ITSM通态不重复浪涌电流80
I2tI2t 值36A2s
dIT/dt
通态电流临界上升率50A/μs
IGM门极峰值电流4A
PG(AV)
门极平均功率1W
TSTG
存储温度-40~+150
Tj工作结温-40~+125



三象限双向可控硅 BTA08-600TW的电特性:

符号参数数值单位
IGT门极触发电流≤5mA
VGT门极触发电压≤1.3V
VGD门极不触发电压≥0.2
IH
维持电流≤10mA
IL
擎住电流 I-III≤10
擎住电流 II≤15
dVD/dt
断态电压临界上升率≥20V/μs
VTM通态压降≤1.55V
IDRM/IRRM

断态重复峰值电流

VD=VDRM/VRRM,Tj=25℃

≤5μA

断态重复峰值电流

VD=VDRM/VRRM,Tj=125℃

≤1mA
