双路电压比较器 电源用比较器 LM393 SOP-8 双比较器电路
双路电压比较器 LM393的描述：
LM393 是一块双比较器电路，其有两个独立，精确的电压比较器组成，失调电压不超过2.0Mv。两比较器是专门设计在电压范围较宽的单电源下工作，但在双电源下也能工作，并且其电源电流大小不受电源电压幅度大小影响。这些比较器有一个独特的性能，就是即使在单电源下工作，其输入共模电压范围也保持零电平。其特点如下：
电源电压范围宽：单电源：2.0 ~ 36V，双电源：±1.0V ~±18V
低输入偏置电流：25mA
低输入失调电流：±5mA
最大失调电压：3mV
输入共模电压范围可达零电平
输入差分电压范围等于电源电压
输出电压可与TTL DTL ECL MOS 和CMOS 逻辑系统兼容
封装形式：DIP8/SOP8
双路电压比较器 LM393的产品参数：
除非另有规定，Tamb=25℃
| 参数 | 符号 | 数值 | 单位 |
| 双电源电压 | VCC | ±18 | V |
| 单电源电压 | VCC | 36 | |
| 输入差分电压 | VID | 36 | |
| 输入电压 | VIN | -0.3~36 | |
| 输出对地：短路电流 | IOG | ≤20 | mA |
| 输入电流：(VIN＜-0.3V) | IIN | 50 | |
| 工作温度范围 | Topt | 0~70 | ℃ |
| 贮存温度范围 | Tstg | -65~150 | |
| 功耗 | PD | 570 | mW |
双路电压比较器 LM393的产品应用：
电池充电器
无绳电话
通讯设备
开关电源
DC/DC模块
PC主板

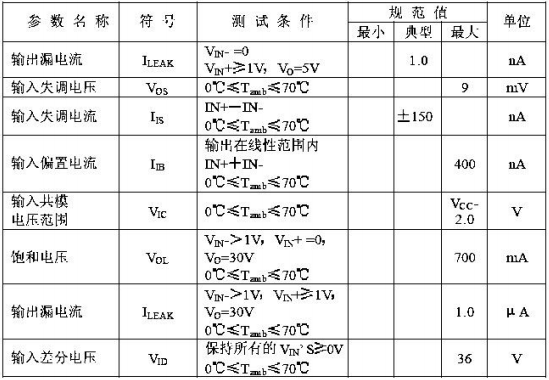

双路电压比较器 LM393的电特性：
除非另有规定，Tamb=25℃，VCC=5V
