三端可控硅BTB12 贴片双向可控硅 BTB12 TO-263 非绝缘可控硅

贴片双向可控硅 BTB12的引脚图：

贴片双向可控硅 BTB12的特点：

• NPNPN 五层结构的硅双向器件

• P 型对通扩散隔离

• 台面玻璃钝化工艺

• 背面多层金属电极

• 工作结温高，换向能力强

• 高电压变化率 dV/dt

• 大电流变化率 dI/dt

• 符合 RoHS 规范

• 封装形式：TO-263


贴片双向可控硅 BTB12的应用：

        加热控制器、调光/调速控制器、洗衣机、搅拌机、咖啡壶、电动工具、吸尘器等家用电器

贴片双向可控硅 BTB12的极限值(T_CASE=25℃)：

• 断态重复峰值电压 V_DRM/V_RRM：600/800V

• 通态均方根电流 I_T(RMS)：12A

• 通态不重复浪涌电流 I_TSM：120A

• 通态电流临界上升率 dI_T/dt：50A/μs

• 门极峰值电流 I_GM：4A

• 门极平均功率 P_G(AV)：1W

• 存储温度 T_STG：-40~+150℃

• 工作结温 T_j：-40~+125℃

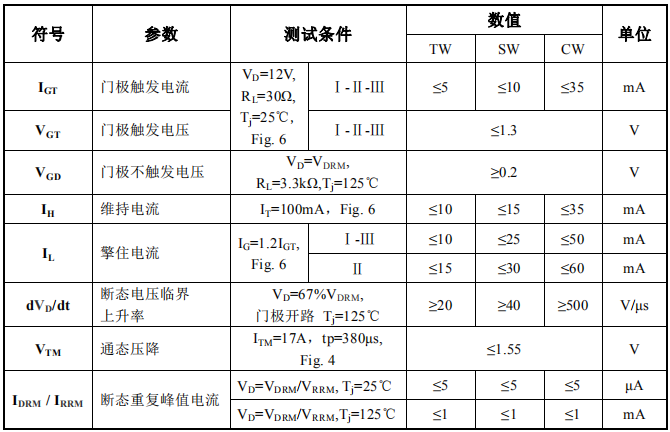

贴片双向可控硅 BTB12的电特性：
