双运算放大器 LM358 50V高压运放IC

双运算放大器 LM358的描述：

        LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组，音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

双运算放大器 LM358的引脚图：

双运算放大器 LM358的特点：

• 内置频率补偿回路

• 直流电压增益高(约 100dB)

• 单位增益频率宽(约 1MHz)

• 电源电压范围宽：


        单电源(3~36V)

        双电源(±1.5~±18V)

• 低功耗电流0.5mA，适合于电池供电

• 低输入偏置电流 45nA

• 低输入失调电压 2mV

• 共模输入电压范围宽，接近地电平

• 差模输入电压范围宽，等于电源电平范围

• 输出电压摆幅大(0至VCC-1.5V)

• 封装形式：DIP-8、SOP-8


双运算放大器 LM358的极限值：

除非有特殊要求，T_A=25℃

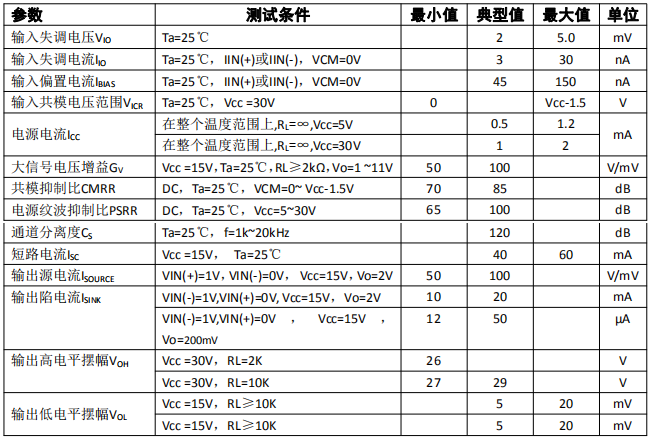

双运算放大器 LM358的电特性：

除非有特殊要求，T_A=0~85℃，V_CC=12V
