L78M24 三端稳压器 L78M24CV 24V国产稳压电路

三端稳压器 L78M24的描述：

        L78M24是一个24V输出电压的三端正向稳压器，可固定输出一定的电压的特点使它们的应用范围很广。

三端稳压器 L78M24的特点：

• 输出电流：0.5A

• 输出电压：24V

• 热过载保护

• 短路保护

• 输出转换SOA保护

• 封装形式：TO-220/TO-220F/TO-252(DPAK)/TO-251(IPAK)


三端稳压器 L78M24的极限值：

• DC输入电压(V_O=5~18V) V_I ：35V

• DC输入电压(V_O=24V) V_I ：40V

• 输出电流 I_O ：0.5A

• 储存温度范围 T_stg ：-65~+150℃

• 工作结温温度范围 T_op ：0~+150℃

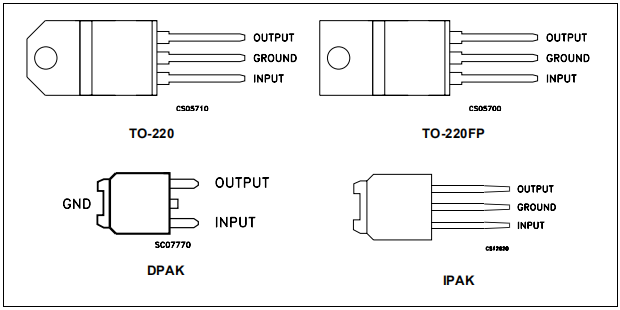

三端稳压器 L78M24的引脚图：

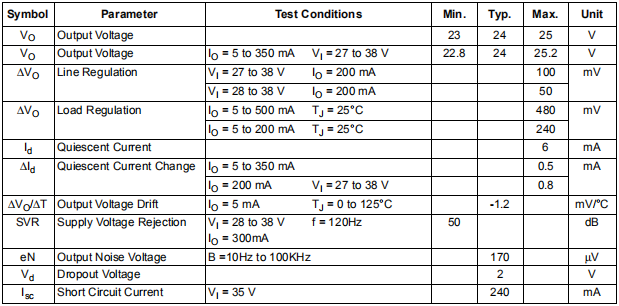

三端稳压器 L78M24的电特性：
