六路反相施密特触发器 CD40106 六反相器 触发器芯片
一、CD40106的描述：
CD40106提供六个反相缓冲器。每个输入都具有施密特触发器电路，反向缓冲器针对正向信号和负向信号在不同点进行切换。正电压Vp与负电压VN之差被定义位输入迟滞电压VH。
推荐的工作电压范围是3V至15V，以VSS为参考。未使用的输入引脚必须连接到VDD、VSS或另一个输入。
二、CD40106的特点：
施密特触发器输入鉴别
完全静态操作
5V、10V、15V参数额定值
标准化对称输出特性
封装形式：DIP14/SOP14

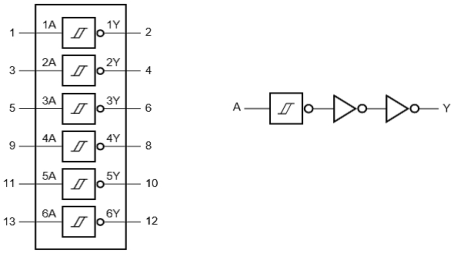

三、CD40106的功能框图：
四、CD40106的极限值：
除非另有规定，Tamb=25℃，电压以VSS=0V(通常接地)为参考。
| 参数 | 符号 | 数值 | 单位 |
| 电源电压 | VDD | -0.5~+18 | V |
| 输入钳位电流 | IIK | ±10 | mA |
| 输入电压 | VI | -0.5~VDD+0.5 | V |
| 输出钳位电流 | VOK | ±10 | mA |
| 输入输出电流 | II/O | ±10 | |
| 电源电流 | IDD | 50 | |
| 贮存温度 | Tstg | -65~+150 | ℃ |
| 工作环境温度 | Tamb | -40~+85 | |
| 焊接温度(10秒) DIP | TL | 245 | |
| 焊接温度(10秒) SOP | 250 |
