1A锂电池线性充电管理芯片 4056A SOP8 充电管理IC

4056A的概述：

        4056A 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8/MSOP8 封装与较少的外部元件数目使得 4056A 成为便携式应用的理想选择。4056A 可以适合 USB电源和适配器电源工作。

4056A的特点：

• 高达1000mA 的可编程充电电流

• 无需MOSFET、检测电阻器或隔离二极管

• 用于单节锂离子电池、采用SOP 封装的完整线性充电器

• 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能

• 精度达到±1%的4.2V 预设充电电压

• 用于电池电量检测的充电电流监控器输出

• 自动再充电

• 充电状态双输出、无电池和故障状态显示

• C/10 充电终止

• 待机模式下的供电电流为55uA

• 2.9V涓流充电

• 软启动限制了浪涌电流

• 电池温度监测功能

• 采用 SOP8 封装


4056A的极限值：

• 输入电源电压(Vcc)：-0.3V~8V

• PROG：-0.3V~Vcc+0.3V

• BAT：-0.3V~7V

• TEMP：-0.3V~10V

• CE：-0.3V~10V

• BAT 短路持续时间：连续

• BAT 引脚电流：1200mA

• PROG 引脚电流：1200uA

• 最大结温：145℃

• 工作环境温度范围：-40℃~85℃

• 贮存温度范围：-65℃~125℃

• 引脚温度(焊接时间10秒)：260℃

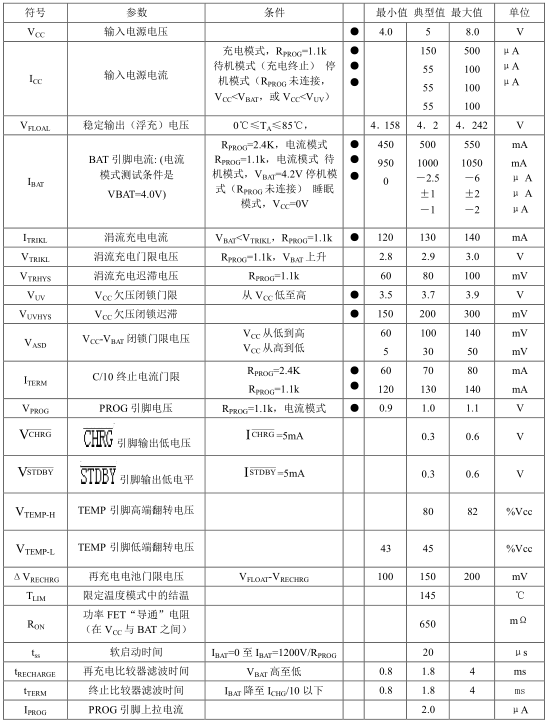

4056A的电特性：

凡是注●表示该指标适合整个工作温度范围，否则仅值T_A=25℃，Vcc=5V，除非特别注明
