反相器芯片 CD4069 DIP14/SOP14 6路反相器电路 CD4069芯片替换
6路反相器电路 CD4069的概述:
CD4069是常规的6路反相器,每一路反相器都是相对独立的。其正常工作VDD接电源,VSS通常接地,VDD范围为3V~15V。没有使用的输入端必须接电源,地或者其他输入端。CD4069具有较宽的温度使用范围(-40°C ~125°C)。
6路反相器电路 CD4069的特点:
全静态工作
提供较宽电压范围:3V~15V
标准对称输出特性
提供较宽的温度使用范围:-40~125℃
封装形式:DIP14、SOP14

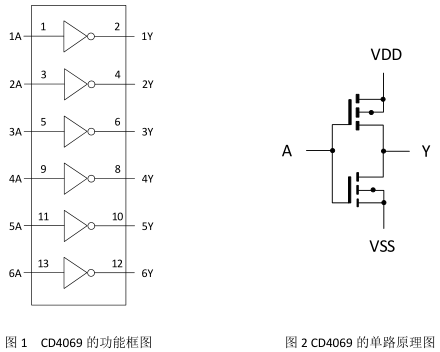

6路反相器电路 CD4069的功能框图及原理图:
6路反相器电路 CD4069的极限值:
除非有特殊要求,TA=25℃
参数 | 符号 | 数值 | 单位 |
电源电压 | VDD | -0.5~18 | V |
输入电压 | VI | -0.5~VDD+0.5 | |
输入输出电流 | ±I | -10~+10 | mA |
功耗 DIP,TA=-40~+125℃ | PD | 750 | mW |
功耗 SOP,TA=-40~+125℃ | 500 | ||
工作环境温度 | TA | -40~+125 | ℃ |
贮存温度 | Tstg | -65~+150 | |
焊接温度(10秒) DIP | TL | 245 | ℃ |
焊接温度(10秒) SOP | 250 |
