四双向模拟开关 CD4066 DIP14/SOP14 14脚模拟开关电路
四双向模拟开关 CD4066的描述：
CD4066 是四双向模拟开关，主要用作模拟或数字信号的多路传输,具有比较低的导通阻抗,导通阻抗在整个输入信号范围内基本不变。CD4066 由四个相互独立的双向开关组成，每个开关有一个控制信号，开关中的 p 和 n 器件在控制信号作用下同时开关。这种结构消除了开关晶体管阈值电压随输入信号的变化，因此在整个工作信号范围内导通阻抗比较低。与单通道开关相比，具有输入信号峰值电压范围等于电源电压以及在输入信号范围内导通阻抗比较稳定等优点。当模拟开关的电源电压采用双电源时，例如=+5V, =-5V（均对地 0V 而言），则输入电压对称于 0V 的正、负信号电压（+5V ~ -5V）均能传输。这时要求控制信号 C=“1”为+5V，C=“0”为-5V，否则只能传输正极性的信号电压。
四双向模拟开关 CD4066的特点：
低静态功耗
高关态阻抗
极低的漏电流
通道间无串扰

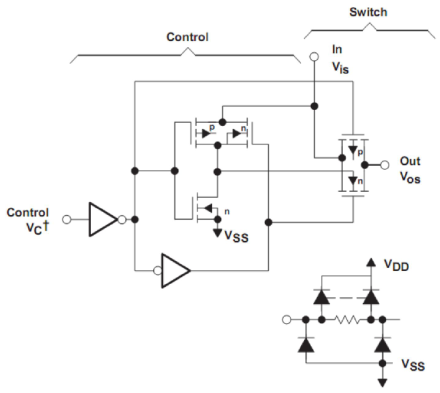

四双向模拟开关 CD4066的逻辑图：
四双向模拟开关 CD4066的极限值：
| 参数 | 数值 |
| 电源电压范围 | -0.5V~18V |
| 输入电压范围 | -0.5V~VDD+0.5V |
| 存储温度范围 | -65℃~150℃ |
| 焊接温度(10S) | 260℃ |
