升压DC/DC转换器 ME2170 SOP8 9W升压IC 多串LED恒流驱动
ME2170的描述：
ME2170是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路等构成的CMOS升压型DC/DC LED驱动。
由于内置了低导通电阻的增强型N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。
另外，可通过在VSENSE端子连接电流检测电阻(RSENSE)来限制输出电流。由于将电流检测电压(VSENSE)设定为107mV，因此可减少在RSENSE端产生的损耗。
ME2170外围的输出电容可使用陶瓷电容器。并且，采用了SOP8封装，散热性好，可适用于高密度安装高精度效率的应用。
ME2170的应用场合：
2串(≤9W)LED灯
3串(≤9W)LED灯
ME2170的特点：
可自由设置恒流大小：如当设定 RSENSE=143mΩ时，恒流值是750mA
输入范围：2.5~6V
带载输出：2串(≤9W)LED，3串(≤9W)LED
设置VOUT=12V时，推荐Vin不低于3.1V
工作频率：1MHz
基准电压：1.25V
消耗电流低：静止时60μA（典型值）
软启动时间：2ms(典型值)
UVLO(欠压锁定) 功能：VDD＜2.3V
外接元器件：电感器、二极管、电容器、电阻

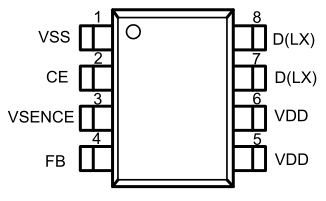

ME2170的产品引脚图：
ME2170的极限值：
| 参数 | 符号 | 设置 | 单位 |
| VDD 引脚电压范围 | VDD | -0.3~6.5 | V |
| LX 引脚电压范围 | LX | -0.3~VOUT+0.3 | |
| CE 引脚电压范围 | VEN | -0.3~Vin+0.3 | |
| 功率损耗(SOP8) | PD | 850 | mW |
| 工作温度范围 | Topr | -40~+150 | ℃ |
| 存储温度范围 | Tstg | -40~+150 |

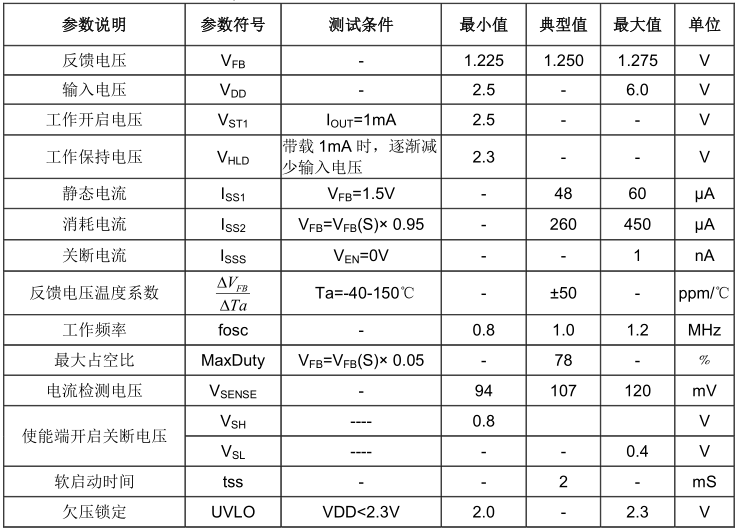

ME2170的电特性：
ME2170 测试条件，VDD=3.3V,Topt=25℃。除非特殊情况。

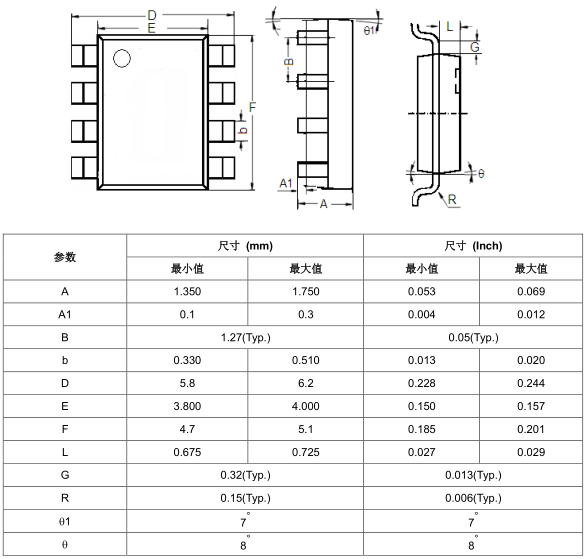

ME2170的封装外形尺寸：
