计时器IC HT1381A SOP-8 贴片式计时芯片 串行计时器芯片

串行计时器芯片 HT1381A的概述：

        HT1381A 是一个串行计时器IC，包括秒、分、时、星期、日、月和年的信息，具有每个月多少天和闰年自动调整能力。HT1381A 专为低功耗产品而设计，且工作在两种模式下：一个是12小时模式，带 AM/PM 显示器，另一个是24小时模式。

        HT1381A 包含若干个寄存器来存储具有8 位数据格式的相关信息，32768Hz 晶振可提供正确计时。为了减少引脚数量，HT1381A 采用串行I/O 传输方式与微处理器链接。仅需要三条信号线：1、REST；2、SCLK；3、I/O。可以一次传送一个字节或一串脉冲传送8个字节。

串行计时器芯片 HT1381A的电特性：

• 工作电压：2~5.5V

• 最大输入串行时钟：500kHz@V_DD=2V，2MHz@V_DD=5V

• 工作电流：

  小于0.5μA@2V

  小于0.7μA@3V

  小于1.0μA@5V

• TLL兼容

  V_IN：2V~V_DD+0.3V@V_DD=5V

  V_IL：0.3V~+0.8V@V_DD=5V

• 两种数据传输模式：单字节或脉冲模式

• 串行I/O传输

• 所有寄存器以 BCD 格式存储

• 封装形式：DIP8封装


串行计时器芯片 HT1381A的应用领域：

• 微型计算器串行时钟

• 时钟和日历


串行计时器芯片 HT1381A的极限值：

• 电源供应电压：Vss-0.3V~Vss+5.5V

• 输入电压：Vss-0.3V~V_DD+0.3V

• 存储温度：-50~125℃

• 工作温度：-40~85℃

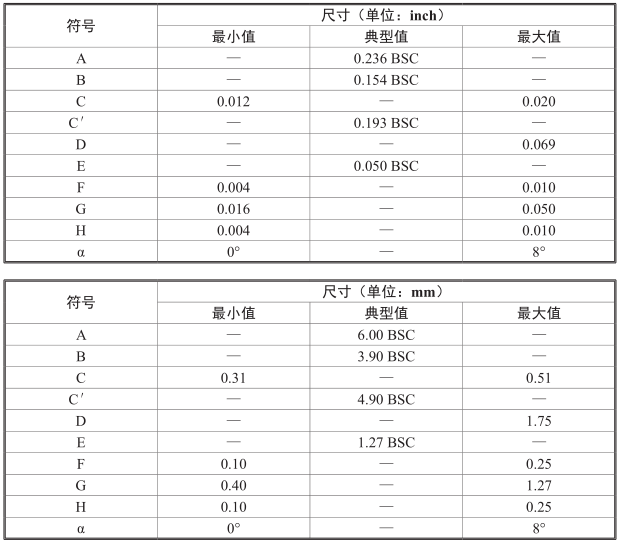

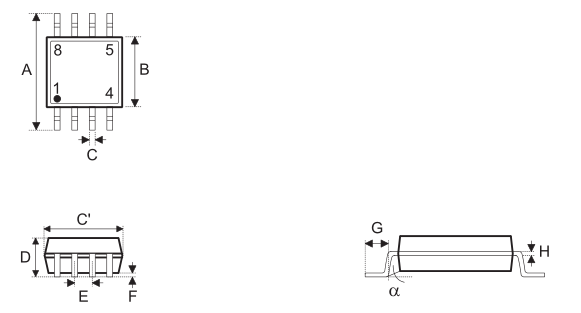

串行计时器芯片 HT1381A的的封装外形尺寸：
