7555 DIP/SOP8 多功能时基电路 替代NE555 计时器芯片生产厂家
多功能时基电路 7555的描述：
7555是采用 CMOS 工艺设计制造的 RC 时基电路，它在许多重要性能上都超过了双极型的时基电路（NE555），同时，在大多数应用中，可直接替换 NE555；这些改进了的参数包括很低的功耗、很宽的电源电压工作范围、低阈值电压、触发和复位端口很低的输入电流、没有 NE555 在输出转换过程中电源电流瞬间出现脉冲电流的毛病、工作频率更高，而且电压控制（第 5 脚）端无须退耦就可稳定工作。
特别是，7555具有产生精确时间延迟或频率的控制能力。在单触发模式下，由一组外接的电阻和电容精确控制电路的脉宽。在作为振荡器使用时，振荡器的振荡频率和占空比均可由两个外接的电阻和一个电容精确控制。与 NE555 这种双极工艺产品不同，7555电压控制端不需要接电容来退耦。7555触发和复位都是负脉冲有效的，电路的输出反相器灌入和流出电流可以直接驱动 TTL 负载，以及 CMOS 负载。
多功能时基电路 7555的特点：
在大多数应用中可替换 NE555，与7555完全兼容。
低电源电流：60uA。
极低的输入电流
高速工作：1MHz
电源电压范围：2～18V
正常重启功能：在输出转换过程中，不会出现电源电流的尖峰。
比 NE555 输入阻抗更高，因此，可使用较大的 RC 常数来取得更长时间的定时参数。
定时范围从毫秒到小时。
可在无稳态和单稳态模式下工作。
高输出源/漏电流，以驱动 TTL/CMOS
输出只需很低的补偿，高电平及低电平
属于不含铅产品（符合 RoHS）
封装形式：SOP8，DIP8
多功能时基电路 7555的应用：
精确计时器
脉冲产生器
连续计时器
时间延迟产生器
脉冲宽度调制器
脉冲位置调制器
脉冲丢失检测器

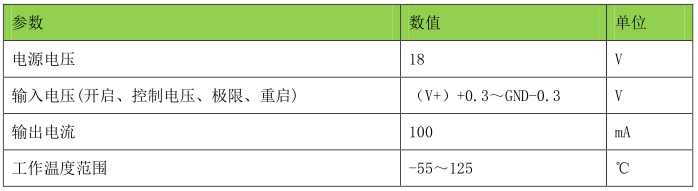

多功能时基电路 7555的极限参数：

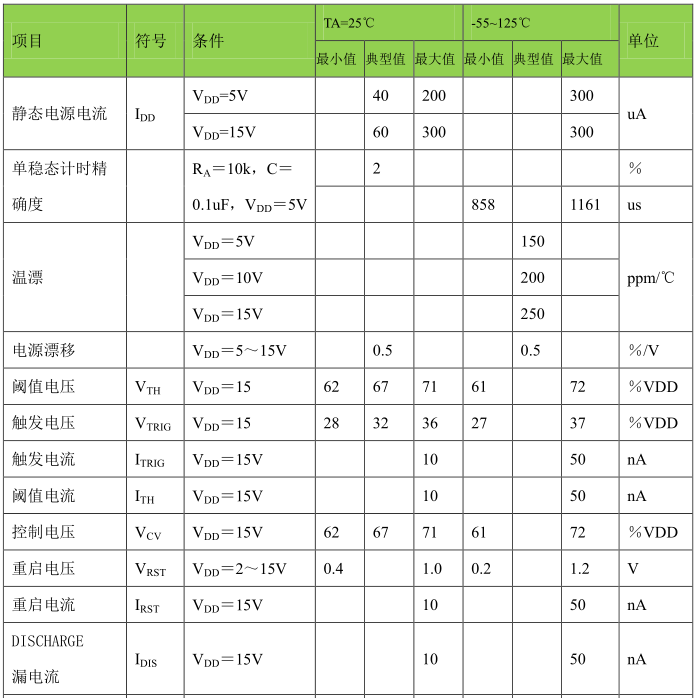

多功能时基电路 7555的电特性：
