8002D SOP-8 桥工音频功率放大器 无输出耦合电容

8002D的描述：

        8002D是一颗带关断模式的音频功放 IC。在 5V输入电压下工作时，负载（ 4Ω）上的平均功率为 3W，且失真度不超过 10%。而对于手提设备而言，当 VDD 作用于关断端时，8002D 将会进入关断模式，此时的功耗极低。

        8002D的应用电路简单，只需极少数外围器件；

        8002D输出不需要外接耦合电容或上举电容和缓冲网络；

        8002D采用 SOP8 封装，特别适合用于小音量、 小体重的便携系统中；

        8002D可以通过控制进入关断模式，从而减少功耗；

        8002D内部具有过热自动关断保 护机制；

        8002D工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。

8002D的特征：

• VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

• 宽工作电压范围 2.0V—6.5V

• 好的上掉电 POP 声抑制

• 不需驱动输出耦合电容、 自举电容和缓冲网络

• 单位增益稳定

• 采用 SOP8 封装

8002D的应用：

• 手提电脑

• 便携式音箱

• 低压音响系统

• 蓝牙音箱


8002D的极限值：

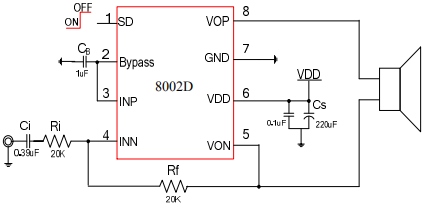

8002D的典型应用电路：
