双电压比较器芯片 LM2903 比较器IC 常用比较器LM2903
双电压比较器芯片 LM2903的描述：
LM2903是由两个独立、精确的电压比较器组成，其失调电压不超过 2.0mV。可在单电源下或双电源下工作。并且其电流大小不受电源电压幅度大小影响。这些比较器有一个独特的性能，就是即使在单电源下工作时，其输入共模电压范围也能达到零电平。主要用于消费类和工业类电子产品中。
该芯片采用 DIP8 或者 SOP8 封装形式。
双电压比较器芯片 LM2903的特点：
工作电源电压范围宽：单电源：2.0V~36V；双电源：±1.0V~±18V
电源电流小：0.8mA 与电源电压无关
输入偏置电流低：25nA
输入失调电流低：5.0nA
输入失调电压低：5.0mV
输入共模电压范围可达零电平
输入差分电压的范围与电源电压的范围一致。
可与 TTL、DTL、ECL、MOS 和 CMOS 兼容。
双电压比较器芯片 LM2903的极限值：
| 符号 | 参数 | 数值 | 单位 | |
| MIN | MAX | |||
| VCC | 电源电压 双电源电压 | ±18 | V | |
电源电压 单电源电压 | 36 | |||
| VIDR | 输入差分电压 | 36 | ||
| VICR | 输入共模电压 | -0.3 | 36 | |
| IOG | 输出对地短路电流 | 20 | mA | |
| PD | 功耗 | 570 | mW | |
| Tj (MAX) | 结温 | 125 | ℃ | |
| Tamb | 工作环境温度 | 0 | 70 | |
| Tstg | 存储温度 | -65 | 150 | |

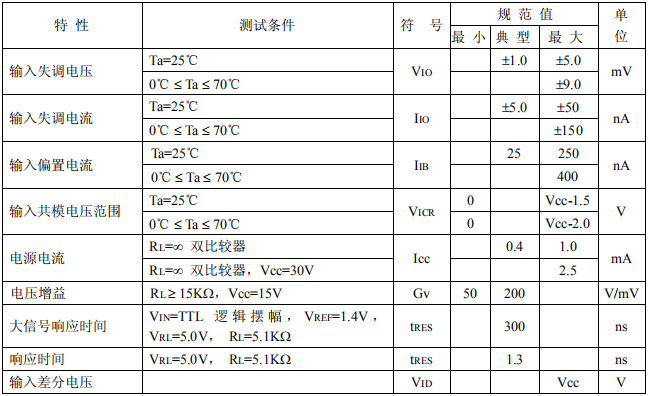

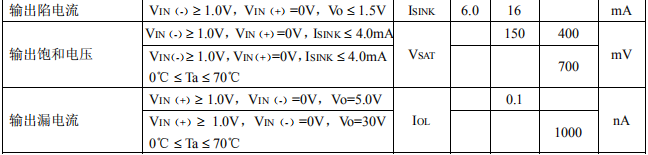

双电压比较器芯片 LM2903的电特性：
（若无其他规定，VCC=5V,Tamb=25℃）
