0.8A~1A的低压降线性稳压器 AMS1117 SOT-223

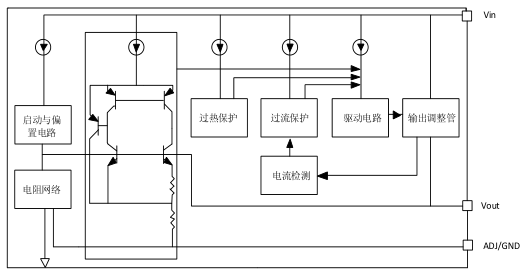

AMS1117的内部结构图：

AMS1117的描述：

        AMS1117 是一款低压差的线性稳压器，当输出1A电流时，输入输出的电压差典型值仅为1.4V。

        AMS1117 除了能提供多种固定电压版本外(Vout=1.8V,3.3V,5V)，还提供可调端输出版本，该版本能提供的输出电压范围为1.25V~10V。

        AMS1117 提供完善的过流保护和过热保护功能(AMS1117 正常工作环境温度范围极宽，为-10℃~85℃)，确保芯片和电源系统的稳定性。同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在±1%的精度范围内。

        AMS1117 采用SOT-223、TO-252、SOT-89的封装形式。

AMS1117的特点：

• 包括三端可调输出和固定电压输出版本(固定电压包括1.8V、3.3V、5V、ADJ等，其他电压规格可根据用户定制)

• 最大输出电流为1A

• 输出电压精度高达±1%

• 稳定工作电压范围高达12V

• 电压线性度为0.2%

• 负载线性度为0.4%

• 环境温度：TA的范围是-10~85℃


AMS1117的应用：

• 计算机主板、显卡

• LCD 监视器及LCD TV

• DVD 解码板

• ADSL 等设备

• 开关电源的后级稳压


AMS1117的极限值：
