为什么运放电路一般都会加这几个电容，到底有啥用？
本文来源：电子工程师笔记
在运放电路里面，你大概一定见过这么几个电容，比如说：

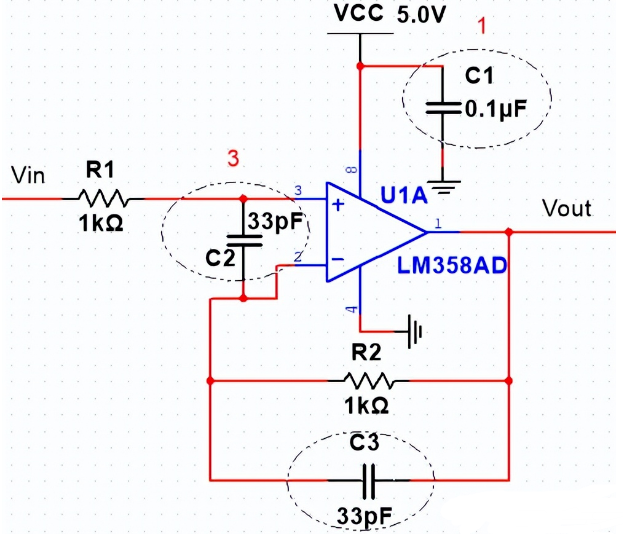

1、电源VCC接地线
2、反馈的输入输出引脚之间
3、正负两个输入端之间的那个电容
虽然没有这几个电容，电路好像也能动起来，但设计电路的时候一般都会加进去，那这些电容到底有啥用呢？
一、电源VCC接地线的电容
这个电容主要就是起个滤波的作用，让我们的电源网络更干净一些，抑制干扰信号。
选择值的话，一般是选103，104，或者105这类数字。主要就是看运放工作时的频率，通常频率高的时候，电容就会选小一点，反过来就是容量大的。

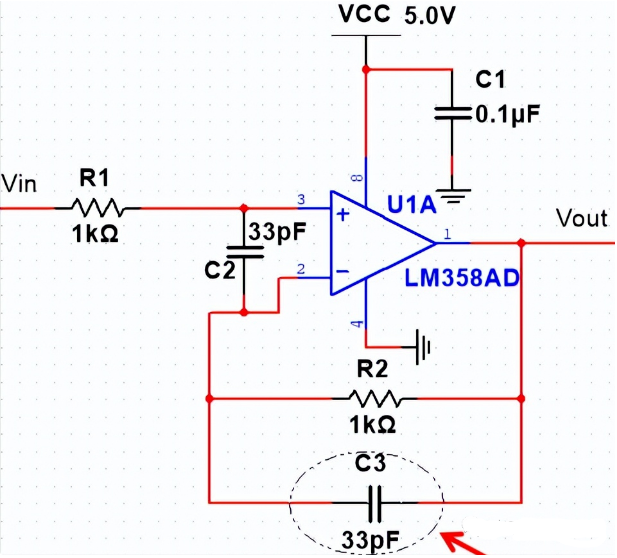

二、反馈的输入输出引脚之间
这个电容有两个作用：
1、频率上的补偿作用，补足输入电容带来的响应速度慢的问题，阻止运放自己瞎颤。
2、滤波，过滤掉高频的干扰信号，防止影响后边儿的电路。
选择值的话，通常就是几十PF的水平。

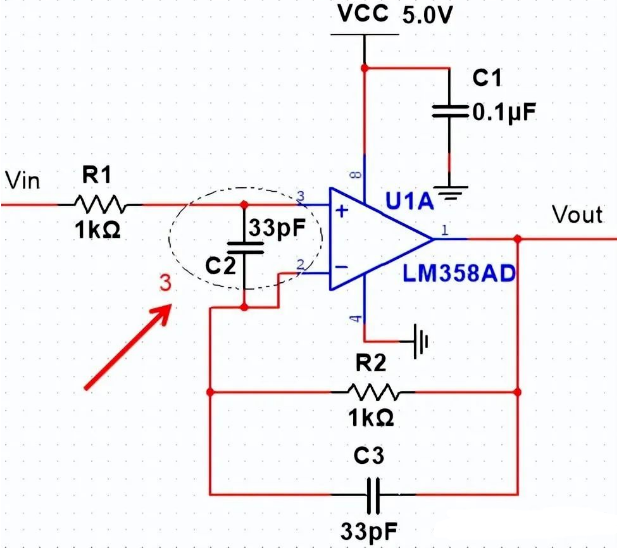

三、正负两个输入端之间的那个电容
这个电容的作用是搞抗干扰。
咋理解呢。打个比方，假设同相输入端一下子来了一个很强的干扰信号，那么同相输入端的电压会高于反相输入端，输出端马上就会出现一个骚扰信号，但只要有电容在，输出端就能迅速通过电容反馈给反相输入端，这是因为电容两端的电压不能瞬间乱变，因此这个信号就能完整地加到反相输入端。这两个正负输入端就能相互抵消了。
选择值的话，一般就是几PF到几十PF这个样子。
总结来说，运放周围的那几个电容其实大部分是为了搞抗干扰和滤波，没有这个电容也是能工作的，但加了它，可以让运放更加稳定地运行，所以咱们在设计电路的时候，通常都会加上这些电容。
