MOS管G极与S极之间的电阻作用
MOS管具有三个内在的寄生电容：Cgs、Cgd、Cds。这一点在MOS管的规格书中可以体现（规格书常用Ciss、Coss、Crss这三个参数代替）。MOS管之所以存在米勒效应，以及ＧＳ之间要并电阻，其源头都在于这三个寄生电容。
MOS管内部寄生电容示意
寄生电容参数
1.MOS管的米勒效应

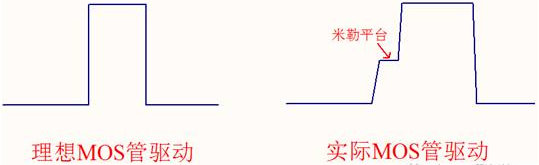

MOS管驱动之理想与现实
理想的MOS管驱动波形应是方波，当Cgs达到门槛电压之后， MOS管就会进入饱和导通状态。而实际上在MOS管的栅极驱动过程中，会存在一个米勒平台。米勒平台实际上就是MOS管处于“放大区”的典型标志，所以导致开通损耗很大。由此可见，米勒效应是一个对电路不利的却又客观存在的现象，在设计电路时需要加以考虑。
米勒平台形成的详细过程：

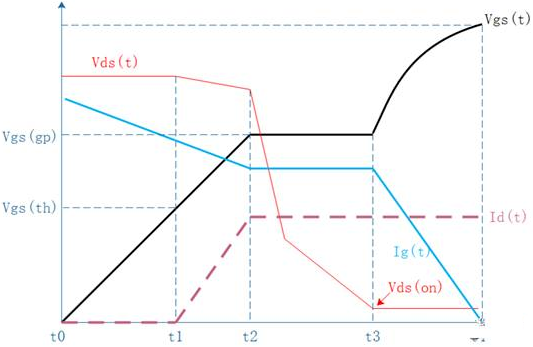

MOS管开启过程
将MOS管开启时间分解：
t0→t1：当GS两端电压达到门限电压Vgs(th)的时候（可以理解为对Cgs进行充电），MOS管开始导通，这之前MOS管处于截止区；
t1→t2：随着Vgs继续增大，Id开始增大，Vds开始下降，此时MOS管工作在饱和区（如何判断是在饱和区？直接通过公式可知：Vds>Vgs-Vth，Vds-Id输出特性曲线反着分析一遍），Id主要由Vgs决定，这个过程中Vds会稍微有点降低，主要是△I导致G极端一些寄生感抗等形成压降；
t2→t3：Vgs增大到一定程度后，出现米勒效应，Id已经达到饱和，此时Vgs会持续一段时间不再增加，而Vds继续下降，给Cgd充电，也正是因为需要给Cgd充电，所以Cgs两端电压变化就比较小（MOS管开通时，Vd>Vg，Cdg先通过MOS管放电，而后再反向充电，夺取了给Cgs的充电电流，造成了Vgs的平台）；
t3→t4：Vgs继续上升，此时进入可变电阻区，DS导通，Vds降来下来（米勒平台由于限制了Vgs的增加，也就限制了导通电阻的降低，进而限制了Vds的降低，使得MOS管不能很快进入开关状态）。
2.MOS管G极与S极之间的电阻作用

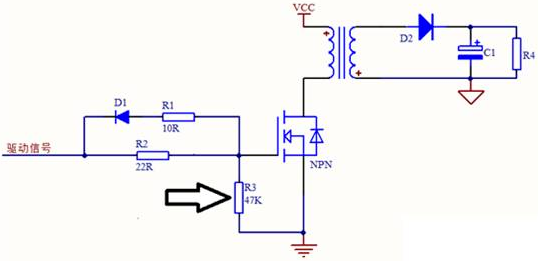

反激电源图：R3为GS电阻
用一个简单的实验证明GS间电阻的重要性：取一只mos管,让它的G极悬空,然后在DS上加电压,结果发现输入电压才三四十伏的时候,MOS管的DS就会直接导通，如果不限流则可能损坏。按说此时没有驱动，MOS管不应导通。但其实由于MOS管寄生电容的存在,当在DS之间加电压时，加在DS之间电压会通过Cdg给Cgs充电,这样G极的电压就会抬高直到mos管导通。（假如采用变压器驱动,变压器绕组可以起到放电作用,所以即使不加GS电阻,在驱动没有的情况下,管子也不会自己导通）
在GS之间并联一个电阻（阻值约为几K到几十K），可以有效保障MOS管正常工作。首先，门极悬空时DS之间电压不会导致MOS管导通损坏，同时在没有驱动时能将MOS管的门极钳在低位，不会误动作，能可靠通断。
