全自动洗衣机常用的可控硅型号及参数有哪些？

• 来源：宇芯电子 更新时间：2022-06-16 16:38:10点击：6次

•


  全自动洗衣机常用的可控硅型号及参数有哪些？







  可控硅的概述：

          可控硅是可控硅整流元件的简称（亦称晶闸管），是一种具有三个PN结的四层结构的半导体器件，双向可控硅是一种NPNPN五层结构的半导体器件。可控硅是属于半控的电流控制器件。

          在洗衣机中，可控硅起到的作用是：控制电机正反转、进水阀、排水阀。

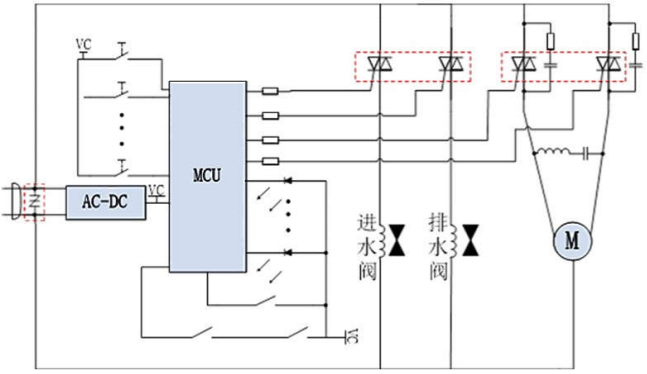

  洗衣机中，可控硅的功能框图：









  洗衣机常用的可控硅型号及参数：

  型号	封装外形	类别	触发电流 (IGT3)	电流 IT(RMS)	电压 VDRM/VRRM
  Z0409	TO-202B	双向/4Q	＜5mA	4A	≥800V
  BTA06	TO-220	双向/3Q	15-25mA	6A	≥800V
  BTA08	TO-220	双向/3Q	15-25mA	8A	≥800V
  BTA12	TO-220	双向/3Q	15-25mA	12A	≥800V
  BTA16	TO-220	双向/3Q	15-30mA	16A	≥800V







  ---
