单向可控硅的结构控制原理是什么？

• 来源：宇芯电子 更新时间：2022-05-23 16:20:53点击：6次

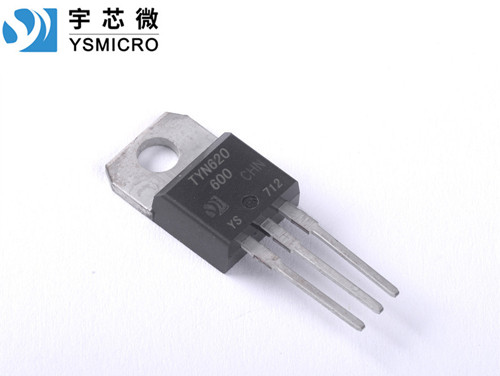

• 为具有三个 PN 结的四层结构，由最外层的 P 层、N 层引出两个电极――阳 极 A 和阴极 K，由中间的 P 层引出控制极 G。电路符号好像为一只二极管，但好多一个引 出电极――控制极或触发极 G。SCR 或 MCR 为英文缩写名称。 　　



  从控制原理上可等效为一只 PNP 三极管和一只 NPN 三极管的连接电路， 两管的基极电 流和集电极电流互为通路，具有强烈的正反反馈作用。一旦从 G、K 回路输入 NPN 管子的 基极电流，由于正反馈作用，两管将迅即进入饱合导通状态。




  可控硅导通之后，它的导通状 态完全依靠管子本身的正反馈作用来维持，即使控制电流（电压）消失，可控硅仍处于导通 状态。控制信号 UGK 的作用仅仅是触发可控硅使其导通，导通之后，控制信号便失去控制 作用。







  ---
