双向可控硅安装在散热器固定方法有哪几种？

• 来源：宇芯电子 更新时间：2021-12-27 14:50:35点击：6次

• 安装在散热器固定方法有哪几种？对负载小，或电流持续时间短(小于1 秒钟)的双向可控硅， 可在自由空间工作。 但大部分情况下，需要安装在散热器或散热的支架上，为了减小热阻，可控硅与散热器间要涂上导热硅脂。



  双向可控硅固定到散热器的主要方法有三种，夹子压接、螺栓固定和铆接。前二种方法的安装工具很容易取得。 很多场合下，铆接不是一种推荐的方法。

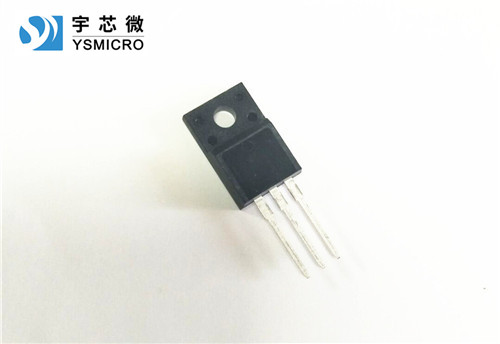

  夹子压接：是推荐的方法，热阻最小。夹子对器件的塑封施加压力。这同样适用于非绝缘封装（sot82 和sot78 ） 和绝缘封装（ sot186 f-pack 和更新的sot186a x-pack）。注意，sot78 就是to220ab。

  螺栓固定：sot78 组件带有m3 成套安装零件，包括矩形垫圈，垫圈放在螺栓头和接头片之间。应该不对器件的塑料体施加任何力量。

  安装过程中，螺丝刀决不能对器件塑料体施加任何力量；和接头片接触的散热器表面应处理，保证平坦，10mm上允许偏差0.02mm；安装力矩（带垫圈）应在0.55nm 和0.8nm 之间；应避免使用自攻丝螺钉，因为挤压可能导致安装孔周围的隆起，影响器件和散热器之间的热接触。安装力矩无法控制，也是这种安装方法的缺点；器件应首先机械固定，然后焊接引线。这可减少引线的不适当应力。







  ---
