双向可控硅BT137怎么测试好坏？
BT137是一个双向可控硅，它的电流有8A，耐压为600/800V。

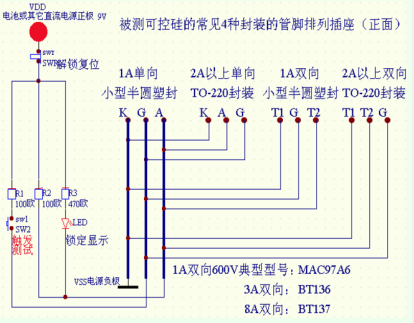

一、可控硅好坏检测电路：
二、BT137的好坏怎样用指针方式万用表判断？

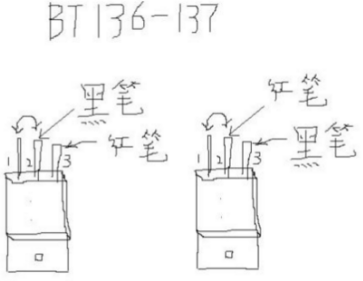

BT137为双向可控硅，这种双向可控硅用万用表不太好测，你用指针式万用表R X1 欧的档位。按图片所示，表笔搭牢2，3脚瞬间短接一下1，2，然后断开，脚表针应有几十欧的指示并维持导通，反之是坏的。
三、可控硅的管脚判别：
晶闸管管脚的判别可用下述方法：先用万用表R*1K挡测量三脚之间的阻值，阻值小的两脚分别为控制极和阴极，所剩的一脚为阳极。再将万用表置于R*10K挡，用手指捏住阳极和另一脚，且不让两脚接触，黑表笔接阳极，红表笔接剩下的一脚，如表针向右摆动，说明红表笔所接为阴极，不摆动则为控制极。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。
双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极 A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。此时A1、A2间压降也约为1V。双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
