你知道肖特基二极管与场效应管的不同点有哪些吗？
本文来源：21iC电子网

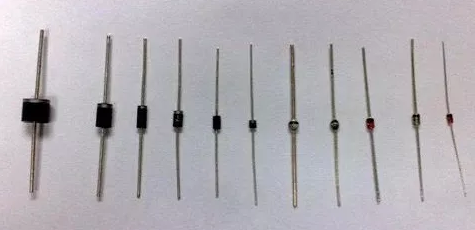

随着全球多样化的发展，我们的生活也在不断变化着，包括我们接触的各种各样的电子产品，那么你一定不知道这些产品的一些组成，比如肖特基二极管与场效应管。肖特基二极管是以其发明人肖特基博士(Schottky)命名的，SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此，SBD也称为金属-半导体(接触)二极管或表面势垒二极管，它是一种热载流子二极管。
肖特基二极管是二极管，特点是低功耗、超高速、反向恢复时间极短、正向压降小，适合做整流电路;场效应管是三极管，特点是输入阻抗高、噪声小、功耗低、漏电流小，开关特性好，适合做放大电路或开关电路。
肖特基二极管是贵金属(金、银、铝、铂等)A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。
但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。
场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。主要有两种类型：结型场效应管(junction FET—JFET)和金属 - 氧化物半导体场效应管(metal-oxide semiconductor FET，简称MOS-FET)。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高(107～1015Ω)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
场效应管通常分为两类：1)JFET和MOSFET。这两类场效应管都是压控型的器件。场效应管有三个电极，分别为：栅极G、漏极D和源极S。目前MOSFET应用广泛，JFET相对较少。MOSFET可以分为NMOS和PMOS。
由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。它是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。
肖特基二极体最大的缺点是其反向偏压较低及反向漏电流偏大，像使用硅及金属为材料的肖特基二极体，其反向偏压额定耐压最高只到 50V，而反向漏电流值为正温度特性，容易随着温度升高而急遽变大，实务设计上需注意其热失控的隐忧。
场效应管是电压控制器件，它通过VGS(栅源电压)来控制ID(漏极电流);场效应管的控制输入端电流极小，因此它的输入电阻(107～1012Ω)很大。它是利用多数载流子导电，因此它的温度稳定性较好;组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数;场效应管的抗辐射能力强;它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。
在研究设计过程中，一定会有这样或着那样的问题，这就需要我们的科研工作者在设计过程中不断总结经验，这样才能促进产品的不断革新。
