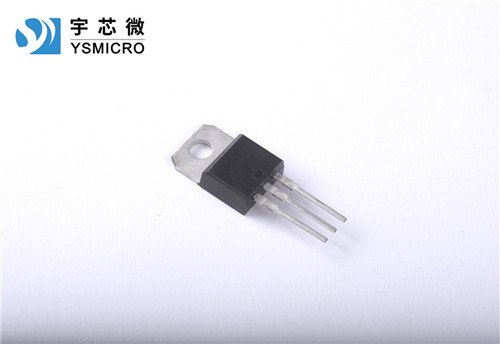

为什么其有“以小控大”的可控性呢？首先，可以把从阴极向上数的第一、二、三层看面是一只NPN型号晶体管，而二、三四层组成另一只PNP型晶体管。其中第二、第三层为两管交迭共用。当在阳极和阴极之间加上一个正向电压Ea，又在控制极G和阴极C之间（相当BG1的基一射间）输入一个正的触发信号，BG1将产生基极电流Ib1，经放大，BG1将有一个放大了β1倍的集电极电流IC1。
因为BG1集电极与BG2基极相连，IC1又是BG2的基极电流Ib2。BG2又把比Ib2（Ib1）放大了β2的集电极电流IC2送回BG1的基极放大。如此循环放大，直到BG1、BG2完全导通。实际这一过程是“一触即发”的过程，对可控硅来说，触发信号加入控制极，可控硅立即导通。导通的时间主要决定于可控硅的性能。
可控硅一经触发导通后，由于循环反馈的原因，流入BG1基极的电流已不只是初始的Ib1，而是经过BG1、BG2放大后的电流（β1*β2*Ib1）这一电流远大于Ib1，足以保持BG1的持续导通。此时触发信号即使消失，可控硅仍保持导通状态只有断开电源Ea或降低Ea，使BG1、BG2中的集电极电流小于维持导通的最小值时，可控硅方可关断。
当然，如果Ea极性反接，BG1、BG2由于受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，Ea接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。
可控硅这种通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于普通硅整流二极管的重要特征。
普通可控硅的三个电极可以用万用表欧姆挡R×100挡位来测。大家知道，晶闸管G、K之间是一个PN结（a），相当于一个二极管，G为正极、K为负极，所以，按照测试二极管的方法，找出三个极中的两个极，测它的正、反向电阻，电阻小时，万用表黑表笔接的是控制极G，可以用刚才演示用的示教板电路。接通电源开关S，按一下按钮开关SB，灯泡发光就是好的，不发光就是坏的。
