电池保护芯片 8261 1节电池用电池保护IC S-8261DAX-M6T1U

• 来源：宇芯电子 更新时间：2021-05-12 09:46:22点击：6次

•


  电池保护芯片 8261 1节电池用电池保护IC S-8261DAX-M6T1U







  电池保护芯片 8261的特点：

  • 高精度电压检测电路


          过充电检测电压 3.500 V ~ 4.600 V (5 mV进阶) 精度±20 mV
          过充电解除电压 3.100 V ~ 4.600 V*1 精度±50 mV
          过放电检测电压 2.000 V ~ 3.400 V (10 mV进阶) 精度±50 mV
          过放电解除电压 2.000 V ~ 3.400 V*2 精度±100 mV
          放电过电流检测电压 0.050 V ~ 0.400 V (5 mV进阶) 精度±10 mV
          负载短路检测电压 0.150 V ~ 0.900 V (25 mV进阶) 精度±100 mV

          充电过电流检测电压 -0.200V ~ -0.050V (5 mV 进阶) 进度 ±20 mV

  • 各种检测延迟时间仅通过内置电路即可实现 (不需要外接电容)

  • 可选择向0 V电池充电的功能 : 允许、禁止

  • 可选择休眠功能 : 有、无

  • 可选择放电过电流状态的解除条件 : 断开负载、连接充电器

  • 可选择放电过电流状态的解除电压 : VRIOV, VDIOV

  • 高耐压 : VM端子、CO端子 : 绝对最大额定值28 V

  • 工作温度范围广：Ta= -40℃ ~ +85℃

  • 消耗电流低


          工作时 : 1.5 μA (典型值)、4.0 μA (最大值) (Ta = +25°C)

          休眠时 : 50 nA (最大值) (Ta = +25°C)

          过放电时 : 500 nA (最大值) (Ta = +25°C)

  • 无铅 (Sn 100%)、无卤素

  • 过电解除电压 = 过充电检测电压 - 过充电滞后电压(过充电滞后电压可在 0V~0.4V 的范围内以 50mV 为进阶单位进行选择)

  • 过放电解除电压 = 过放电检测电压 + 过放电滞后电压(过放电滞后电压可在 0V~0.7V 的范围内以 100mV 为进阶单位进行选择)

  • 封装：SOT-23-6








  电池保护芯片 8261的用途：

  • 锂离子可充电电池组

  • 锂聚合物可充电电池组

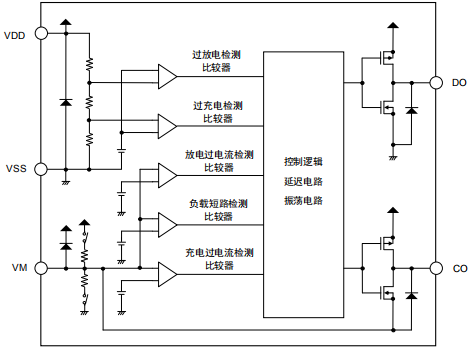

  电池保护芯片 8261的框图：









  电池保护芯片 8261的额定值：

  除特殊注明以外：Ta= +25℃


  参数	符号	使用端子	数值	单位
  VDD 端子 - VSS端子间输入电压	VDS	VDD	VSS-0.3~VSS+6	V
  VM 输入端子电压	VVM	VM	VDD-28~VDD+0.3	V
  DO 端子输出电压	VDO	DO	VSS-0.3~VDD+0.3	V
  CO 输出端子电压	VCO	CO	VVM-0.3~VDD+0.3	V
  容许功耗(SOT-23-6)	PD		650	mW
  工作环境温度	Topr		-40~+85	℃
  保持温度	Tstg		-55~+125	℃

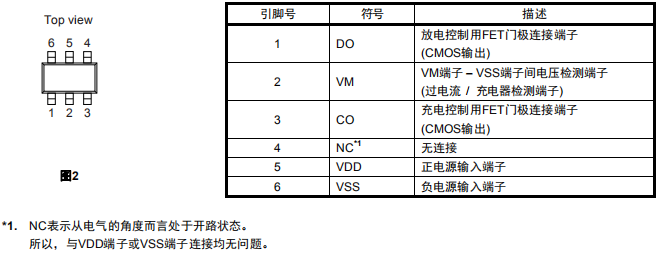

  电池保护芯片 8261的封装外形尺寸：









  ---
