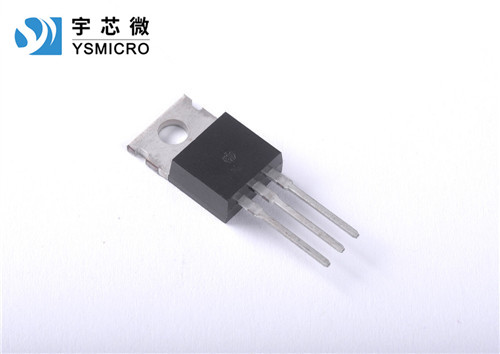

介绍场效应管使用注意哪些事项？它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
（1）为了安全使用场效应管，在线路的设计中不能超过管的耗散功率，大漏源电压、大栅源电压和大电流等参数的极限值。
（2）各类型场效应管在使用时，都要严格按要求的偏置接入电路中，要遵守场效应管偏置的极性。如结型场效应管栅源漏之间是PN结，N沟道管栅极不能加正偏压；P沟道管栅极不能加负偏压，等等。
（3）MOS场效应管由于输入阻抗极高，所以在运输、贮藏中必须将引出脚短路，要用金属屏蔽包装，以防止外来感应电势将栅极击穿。尤其要注意，不能将MOS场效应管放入塑料盒子内，保存时放在金属盒内，同时也要注意管的防潮。
（4）为了防止场效应管栅极感应击穿，要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地；管脚在焊接时，先焊源极；在连入电路之前，管的全部引线端保持互相短接状态，焊接完后才把短接材料去掉；
从元器件架上取下管时，应以适当的方式确保人体接地如采用接地环等；当然，如果能采用先进的气热型电烙铁，焊接场效应管是比较方便的，并且确保安全；在未关断电源时，绝对不可以把管插人电路或从电路中拔出。以上安全措施在使用场效应管时必须注意。
（5）在安装场效应管时，注意安装的位置要尽量避免靠近发热元件；为了防管件振动，有必要将管壳体紧固起来；管脚引线在弯曲时，应当大于根部尺寸5毫米处进行，以防止弯断管脚和引起漏气等。
（6）使用VMOS管时必须加合适的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，大功率才能达到30W。
(7）多管并联后，由于极间电容和分布电容相应增加，使放大器的高频特性变坏，通过反馈容易引起放大器的高频寄生振荡。为此，并联复合管管子一般不超过4个，而且在每管基极或栅极上串接防寄生振荡电阻。
（8）结型场效应管的栅源电压不能接反，可以在开路状态下保存，而绝缘栅型场效应管在不使用时，由于它的输入电阻非常高，须将各电极短路，以免外电场作用而使管子损坏。
（9）焊接时，电烙铁外壳必须装有外接地线，以防止由于电烙铁带电而损坏管子。对于少量焊接，也可以将电烙铁烧热后拔下插头或切断电源后焊接。特别在焊接绝缘栅场效应管时，要按源极－漏极－栅极的先后顺序焊接，并且要断电焊接。
（10）用25W电烙铁焊接时应迅速，若用45～75W电烙铁焊接，应用镊子夹住管脚根部以帮助散热。结型场效应管可用表电阻档定性地检查管子的质量（检查各PN结的正反向电阻及漏源之间的电阻值），而绝缘栅场效管不能用万用表检查，必须用测试仪，而且要在接入测试仪后才能去掉各电极短路线。取下时，则应先短路再取下，关键在于避免栅极悬空。
在要求输入阻抗较高的场合使用时，必须采取防潮措施，以免由于温度影响使场效应管的输入电阻降低。如果用四引线的场效应管，其衬底引线应接地。陶瓷封装的芝麻管有光敏特性，应注意避光使用。
对于功率型场效应管，要有良好的散热条件。因为功率型场效应管在高负荷条件下运用，必须设计足够的散热器，确保壳体温度不超过额定值，使器件长期稳定可靠地工作。
总之，确保场效应管安全使用，要注意的事项是多种多样，采取的安全措施也是各种各样，广大的专业技术人员，特别是广大的电子爱好者，都要根据自己的实际情况出发，采取切实可行的办法，安全有效地用好场效应管。
