双向可控硅的元件简单介绍？及构造原理？

• 来源：宇芯电子 更新时间：2021-03-22 15:41:28点击：6次

•         的元件简单介绍？及构造原理？一种以硅单晶为基本材料的P1N1P2N2四层三端器件，创制于1957年，由于它特性类似于真空闸流管，所以国际上通称为硅晶体闸流管，简称可控硅T。又由于可控硅应用于可控整流方面所以又称为硅可控整流元件，简称为可控硅SCR。




          在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称“死硅”）更为可贵的可控性。它只有导通和关断两种状态。




          可控硅能以毫安级电流控制大功率的机电设备，如果超过此频率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用。




          可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等。




          可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。

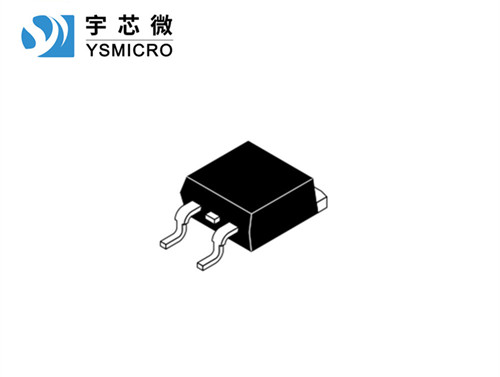

          尽管从形式上可将双向可控硅看成两只普通可控硅的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向可控硅一般采用塑料封装，有的还带散热板。典型产品有BT131(1A/600V)、BT132(2A/600V)、BT136(4A/600V)，BTA08(8A/800V)等。




          双向可控硅属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向可控硅由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。







  ---
