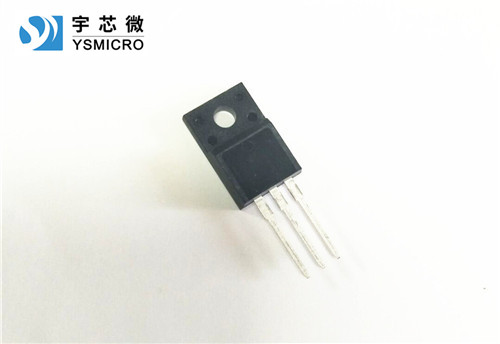

(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。可控硅的延伸阅读怎么样了解的？
1、栅极上的噪声电平
在有电噪声的环境中，如果栅极上的噪声电压超过VGT，并有足够的栅电流激发可控硅(晶闸管)内部的正反馈，则也会被触发导通。
应用安装时，首先要使栅极外的连线尽可能短。当连线不能很短时，可用绞线或屏蔽线来减小干扰的侵入。在然后G与MT1之间加一个1KΩ的电阻来降低其灵敏度，也可以再并联一个100nf的电容，来滤掉高频噪声。
2、关于转换电压变化率
当驱动一个大的电感性负载时，在负载电压和电流间有一个很大的相移。当负载电流过零时，双向可控硅(晶闸管)开始换向，但由于相移的关系，电压将不会是零。所以要求可控硅(晶闸管)要迅速关断这个电压。如果这时换向电压的变化超过允许值时，就没有足够的时间使结间的电荷释放掉，而被迫使双向可控硅(晶闸管)回到导通状态。
为了克服上述问题，可以在端子MT1和MT2之间加一个RC网络来限制电压的变化，以防止误触发。一般，电阻取100R，电容取100nF。值得注意的是此电阻不能省掉。
3、关于转换电流变化率
当负载电流增大，电源频率的增高或电源为非正弦波时，会使转换电流变化率变高，这种情况易在感性负载的情况下发生，很容易导致器件的损坏。此时可以在负载回路中串联一只几毫亨的空气电感。
4、关于可控硅(晶闸管)开路电压变化率DVD/DT
在处于截止状态的双向可控硅(晶闸管)两端加一个小于它的VDFM的高速变化的电压时，内部电容的电流会产生足够的栅电流来使可控硅(晶闸管)导通。这在高温下尤为严重，在这种情况下可以在MT1和MT2间加一个RC缓冲电路来限制VD/DT，或可采用高速可控硅(晶闸管)。
5、关于连续峰值开路电压VDRM
在电源不正常的情况下，可控硅(晶闸管)两端的电压会超过连续峰值开路电压VDRM的大值，此时可控硅(晶闸管)的漏电流增大并击穿导通。如果负载能允许很大的浪涌电流，那么硅片上局部的电流密度就很高，使这一小部分先导通。导致芯片烧毁或损坏。另外白炽灯，容性负载或短路保护电路会产生较高的浪涌电流，这时可外加滤波器和钳位电路来防止尖峰（毛刺）电压加到双向可控硅(晶闸管)上。
